SF-CMP-1型
| 品番 | SF-CMP-1 |
|---|---|
| 種類 | マシンハッチ |
| 蓋材質 | 縞鋼板製 |
| 防水区分 | 防水防臭 |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | 二重蓋式 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-70CMP-1 | 303,500円 |
|
|
|
|
|
| SF-90CMP-1 | 421,200円 |
|
|
|
|
|
| SF-100CMP-1 | 571,700円 |
|
|
|
|
|
| SF-120CMP-1 | 733,800円 |
|
|
|
|
|
| SF-150CMP-1 | 1,072,800円 |
|
|
|
|
|
| SF-60×120CMP-1 | 353,500円 |
|
|
|
|
|
| SF-90×150CMP-1 | 704,700円 |
|
|
|
|
|
| SF-100×200CMP-1 | 1,016,100円 |
|
|
|
|
製品説明

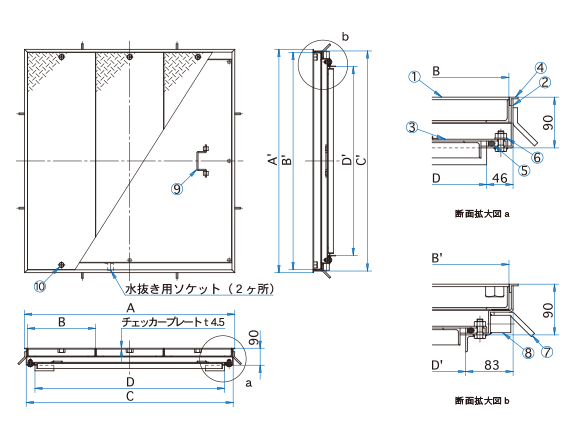

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D×D' | A×A' | B×B' | C×C' | 蓋枚数 | 蓋kg | 中蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|
| SF-70CMP-1 | 700×700 | 810×884 | 388×852 | 792×866 | 2 | 17 | 19 | 68 |
| SF-90CMP-1 | 900×900 | 1010×1084 | 488×1052 | 992×1066 | 2 | 24 | 29 | 95 |
| SF-100CMP-1 | 1000×1000 | 1110×1184 | 358×1152 | 1092×1166 | 3 | 21 | 35 | 115 |
| SF-120CMP-1 | 1200×1200 | 1310×1384 | 425×1352 | 1292×1366 | 3 | 27 | 48 | 153 |
| SF-150CMP-1 | 1500×1500 | 1610×1684 | 393×1652 | 1592×1666 | 4 | 31 | 71 | 222 |
| SF-60×120CMP-1 | 1200×600 | 1310×784 | 425×752 | 1292×766 | 3 | 16 | 27 | 93 |
| SF-90×150CMP-1 | 1500×900 | 1610×1084 | 393×1052 | 1592×1066 | 4 | 20 | 46 | 150 |
| SF-100×200CMP-1 | 2000×1000 | 2110×1184 | 414×1152 | 2092×1166 | 5 | 23 | 65 | 207 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 防錆塗装 |
| ② | 受枠 | SEHC | 防錆塗装 |
| ③ | 中蓋 | SEHC | 防錆塗装 |
| ④ | 目地 | SUS304 | ヘアライン仕上 |
| ⑤ | パッキング | CR | |
| ⑥ | ナット | SUS304 | M10 |
| ⑦ | 水抜き用ソケット | SUS304 | 20A(内ねじソケット） |
| ⑧ | アンカー | SS400 | 防錆塗装 |
| ⑨ | 中蓋把手 | SUS304 | |
| ⑩ | 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | （別売） | |
 |
No.10-17型 | 六角ボックス(17mm･M10) | 2,900円 | （別売） | |
 |
No.H型 | 保護キャップ | 700円 |
