SF-CM-2型
| 品番 | SF-CM-2 |
|---|---|
| 種類 | マシンハッチ |
| 蓋材質 | 縞鋼板製 |
| 防水区分 | 非防水 |
| 荷重レベル | レベルD T-2（2ｔ敷地内） |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-70CM-2 | 207,900円 |
|
|
|
|
|
| SF-90CM-2 | 261,500円 |
|
|
|
|
|
| SF-100CM-2 | 299,500円 |
|
|
|
|
|
| SF-60×120CM-2 | 266,400円 |
|
|
|
|
|
| SF-90×150CM-2 | 524,800円 |
|
|
|
|
|
| SF-100×200CM-2 | 728,700円 |
|
|
|
|
製品説明

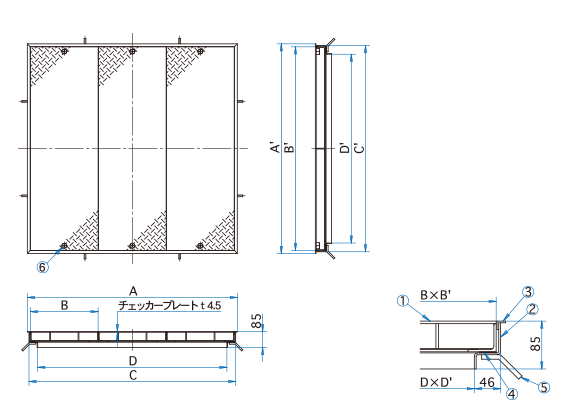

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D×D' | A×A' | B×B' | C×C' | 蓋枚数 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|
| SF-70CM-2 | 700×700 | 810×810 | 388×778 | 792×792 | 2 | 23 | 59 |
| SF-90CM-2 | 900×900 | 1010×1010 | 488×978 | 992×992 | 2 | 33 | 80 |
| SF-100CM-2 | 1000×1000 | 1110×1110 | 358×1078 | 1092×1092 | 3 | 29 | 103 |
| SF-60×120CM-2 | 1200×600 | 1310×710 | 425×678 | 1292×692 | 3 | 22 | 81 |
| SF-90×150CM-2 | 1500×900 | 1610×1010 | 393×978 | 1592×992 | 4 | 28 | 131 |
| SF-100×200CM-2 | 2000×1000 | 2110×1110 | 414×1078 | 2092×1092 | 5 | 32 | 182 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 防錆塗装 |
| ② | 受枠 | SEHC | 防錆塗装 |
| ③ | 目地 | SUS304 | ヘアライン仕上 |
| ④ | クッションゴム | CR | |
| ⑤ | アンカー | SS400 | 防錆塗装 |
| ⑥ | 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | （別売） | |
 |
No.H型 | 保護キャップ | 700円 |
