SF-CMP-6R型
| 品番 | SF-CMP-6R |
|---|---|
| 種類 | マシンハッチ |
| 蓋材質 | 縞鋼板製 |
| 防水区分 | 防水防臭 |
| 荷重レベル | レベルC T-6（6ｔ車路） |
| 規格 | |
| 備考 | 二重蓋式、車道用ではありません |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-70CMP-6R | 別途見積り |
|
|
|
||
| SF-90CMP-6R | 別途見積り |
|
|
|
||
| SF-100CMP-6R | 別途見積り |
|
|
|
||
| SF-60×120CMP-6R | 別途見積り |
|
|
|
||
| SF-90×150CMP-6R | 別途見積り |
|
|
|
||
| SF-100×200CMP-6R | 別途見積り |
|
|
|
製品説明

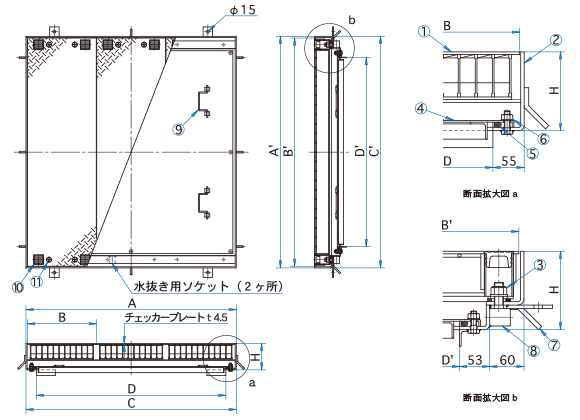

外形寸法図・部品名称表
型式寸法表
| 型式 | D×D' | A×A' | B×B' | C×C' | H | 蓋枚数 | 蓋kg | 中蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-70CMP-6R | 700×700 | 810×926 | 396×908 | 810×926 | 139 | 2 | 45 | 19 | 145 |
| SF-90CMP-6R | 900×900 | 1010×1126 | 496×1108 | 1010×1126 | 139 | 2 | 69 | 29 | 213 |
| SF-100CMP-6R | 1000×1000 | 1110×1226 | 363×1208 | 1110×1226 | 139 | 3 | 55 | 35 | 248 |
| SF-60×120CMP-6R | 1200×600 | 1310×826 | 430×808 | 1310×826 | 139 | 3 | 44 | 27 | 211 |
| SF-90×150CMP-6R | 1500×900 | 1610×1126 | 397×1108 | 1610×1126 | 139 | 4 | 55 | 46 | 325 |
| SF-100×200CMP-6R | 2000×1000 | 2110×1226 | 417×1208 | 2110×1226 | 139 | 5 | 63 | 65 | 452 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ④ | 中蓋 | SUS304 | |
| ③ | 締付ナット | SUS304 | M16 |
| ⑤ | パッキング | CR | |
| ⑥ | 中蓋ナット | SUS304 | M10 |
| ⑦ | 水抜き用ソケット | SUS304 | 20A(内ねじソケット） |
| ⑧ | アンカー | SS400 | 溶融亜鉛めっき |
| ⑨ | 中蓋把手 | SUS304 | |
| ⑩ | ゴムキャップ | EPDM | |
| ⑪ | 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | （別売） | |
 |
No.10-17型 | 六角ボックス(17mm･M10) | 2,900円 | （別売） | |
 |
No.10-24型 | 六角ボックス(24mm･M16) | 5,700円 | （別売） | |
 |
No.H型 | 保護キャップ | 700円 |
