SF-CM-14R型
| 品番 | SF-CM-14R |
|---|---|
| 種類 | マシンハッチ |
| 蓋材質 | 縞鋼板製 |
| 防水区分 | 非防水 |
| 荷重レベル | レベルC T-14（14ｔ車路） |
| 規格 | |
| 備考 | 車道用ではありません |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-70CM-14R | 別途見積り |
|
|
|
||
| SF-90CM-14R | 別途見積り |
|
|
|
||
| SF-100CM-14R | 別途見積り |
|
|
|
||
| SF-60×120CM-14R | 別途見積り |
|
|
|
||
| SF-90×150CM-14R | 別途見積り |
|
|
|
||
| SF-100×200CM-14R | 別途見積り |
|
|
|
製品説明

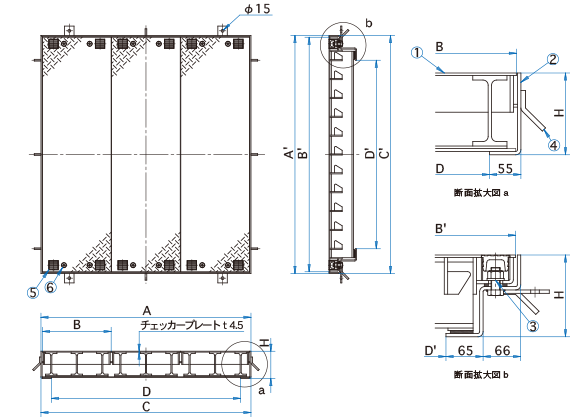

外形寸法図・部品名称表
型式寸法表
| 型式 | D×D' | A×A' | B×B' | C×C' | H | 蓋枚数 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|
| SF-70CM-14R | 700×700 | 810×832 | 396×814 | 810×832 | 95 | 2 | 40 | 104 |
| SF-90CM-14R | 900×900 | 1010×1032 | 496×1014 | 1010×1032 | 145 | 2 | 89 | 226 |
| SF-100CM-14R | 1000×1000 | 1110×1132 | 363×1114 | 1110×1132 | 145 | 3 | 85 | 306 |
| SF-60×120CM-14R | 1200×600 | 1310×732 | 430×714 | 1310×732 | 95 | 3 | 39 | 146 |
| SF-90×150CM-14R | 1500×900 | 1610×1032 | 397×1014 | 1610×1032 | 145 | 4 | 81 | 386 |
| SF-100×200CM-14R | 2000×1000 | 2110×1132 | 417×1114 | 2110×1132 | 145 | 5 | 90 | 526 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 溶融亜鉛めっき |
| ③ | 締付ナット | SUS304 | M16 |
| ④ | アンカー | SS400 | 溶融亜鉛めっき |
| ⑤ | ゴムキャップ | EPDM | |
| ⑥ | 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | （別売） | |
 |
No.10-24型 | 六角ボックス(24mm･M16) | 5,700円 | （別売） | |
 |
No.H型 | 保護キャップ | 700円 |
