SF-BMP-6F型

製品説明

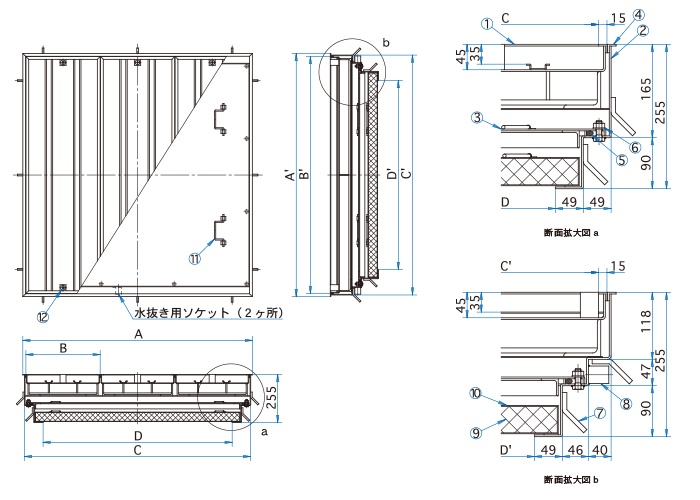

型式	D×D'	A×A'	B×B'	E×E'	C×C'	蓋枚数	蓋1枚kg	充填時蓋kg	中蓋kg	耐火材中蓋kg	合計重量kg
SF-70BMP-6F	700×700	914×988	440×956	896×970	410×926	2	43	83	24	22	169
SF-90BMP-6F	900×900	1114×1188	540×1156	1096×1170	510×1126	2	55	115	35	35	224
SF-100BMP-6F	1000×1000	1214×1288	393×1256	1196×1270	363×1226	3	51	98	41	42	284
SF-60×120BMP-6F	1200×600	1414×888	460×856	1396×870	430×826	3	40	78	32	32	229
SF-90×150BMP-6F	1500×900	1714×1188	419×1156	1696×1170	389×1126	4	49	95	52	55	359
SF-100×200BMP-6F	2000×1000	2214×1288	435×1256	2196×1270	405×1226	5	53	105	73	79	485

番号	部品名称	材質	表面処理・備考
①	蓋	SEHC	防錆塗装
②	受枠	SEHC	防錆塗装
③	中蓋	SEHC	防錆塗装
④	目地	SUS304	ヘアライン仕上
⑤	パッキング	CR
⑥	ナット	SUS304	M10
⑦	アンカー	SS400	防錆塗装
⑧	水抜き用ソケット	SUS304	20A(内ねじソケット）
⑨	耐火材	高温断熱ウール
⑩	保護カバー	SS400	防錆塗装
⑪	中蓋把手	SUS304
⑫	保護キャップ	EPDM	No.H
