SF-CMP-2F型
| 品番 | SF-CMP-2F |
|---|---|
| 種類 | マシンハッチ |
| 蓋材質 | 縞鋼板製 |
| 防水区分 | 防水防臭 |
| 荷重レベル | レベルD T-2（2ｔ敷地内） |
| 規格 | |
| 備考 | 耐火材中蓋付（１時間遮炎）、二重蓋式 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-70CMP-2F | 別途見積り |
|
|
|
||
| SF-90CMP-2F | 別途見積り |
|
|
|
||
| SF-100CMP-2F | 別途見積り |
|
|
|
||
| SF-60×120CMP-2F | 別途見積り |
|
|
|
||
| SF-90×150CMP-2F | 別途見積り |
|
|
|
||
| SF-100×200CMP-2F | 別途見積り |
|
|
|
製品説明

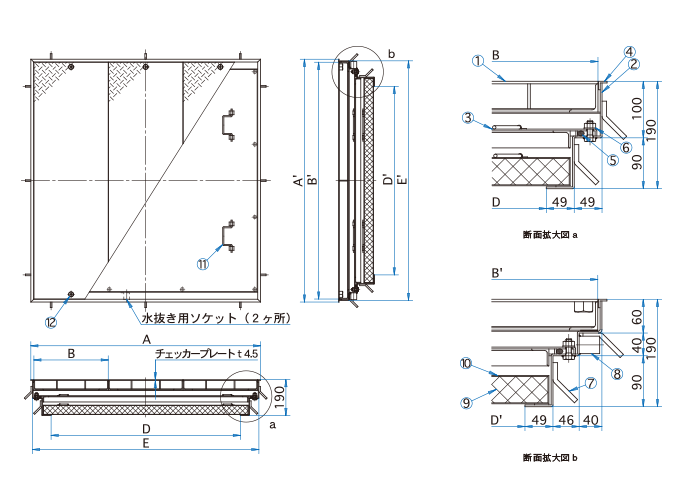

外形寸法図・部品名称表
型式寸法表
| 型式 | D×D' | A×A' | B×B' | C×C' | 蓋枚数 | 蓋1枚kg | 中蓋kg | 耐火材中蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-70CMP-2F | 700×700 | 914×988 | 440×956 | 896×970 | 2 | 28 | 24 | 22 | 133 |
| SF-90CMP-2F | 900×900 | 1114×1188 | 540×1156 | 1096×1170 | 2 | 39 | 35 | 35 | 185 |
| SF-100CMP-2F | 1000×1000 | 1214×1288 | 393×1256 | 1196×1270 | 3 | 33 | 41 | 42 | 222 |
| SF-60×120CMP-2F | 1200×600 | 1414×888 | 460×856 | 1396×870 | 3 | 27 | 32 | 32 | 183 |
| SF-90×150CMP-2F | 1500×900 | 1714×1188 | 419×1156 | 1696×1170 | 4 | 32 | 52 | 55 | 282 |
| SF-100×200CMP-2F | 2000×1000 | 2214×1288 | 435×1256 | 2196×1270 | 5 | 36 | 73 | 79 | 389 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 防錆塗装 |
| ② | 受枠 | SEHC | 防錆塗装 |
| ③ | 中蓋 | SEHC | 防錆塗装 |
| ④ | 目地 | SUS304 | ヘアライン仕上 |
| ⑤ | パッキング | CR | |
| ⑥ | ナット | SUS304 | M10 |
| ⑦ | アンカー | SS400 | 防錆塗装 |
| ⑧ | 水抜き用ソケット | SUS304 | 20A(内ねじソケット） |
| ⑨ | 耐火材 | 高温断熱ウール | |
| ⑩ | 保護カバー | SS400 | 防錆塗装 |
| ⑪ | 中蓋把手 | SUS304 | |
| ⑫ | 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | （別売） | |
 |
No.10-17型 | 六角ボックス(17mm･M10) | 2,900円 | （別売） | |
 |
No.H型 | 保護キャップ | 700円 |
