足掛金物S型

製品カタログ

品番	足掛金物S
種類	足掛金物
材質	ステンレス鋼
規格
備考
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
S16-3025	5,300円
S16-3525	5,700円
S16-4025	6,000円
S16-3030	6,000円
S16-3530	6,400円
S16-4030	6,600円
S19-3025	7,200円
S19-3525	7,900円
S19-4025	8,200円
S19-3030	8,100円
S19-3530	8,400円
S19-4030	8,600円
S22-3025	9,300円
S22-3525	9,900円
S22-4025	10,400円
S22-3030	10,200円
S22-3530	10,800円
S22-4030	11,000円

製品説明

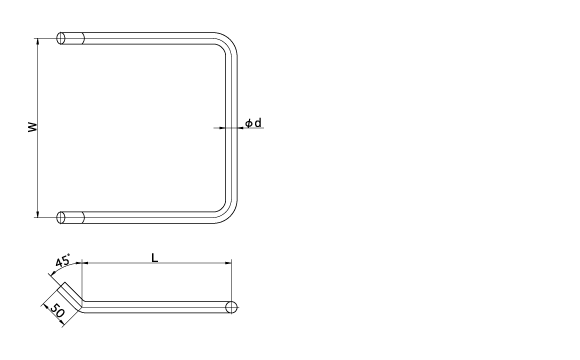

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	L	W	d	重量kg
S16-3025	250	300	16	1.3
S16-3525	250	350	16	1.4
S16-4025	250	400	16	1.5
S16-3030	300	300	16	1.5
S16-3530	300	350	16	1.6
S16-4030	300	400	16	1.7
S19-3025	250	300	19	1.9
S19-3525	250	350	19	2.0
S19-4025	250	400	19	2.1
S19-3030	300	300	19	2.1
S19-3530	300	350	19	2.3
S19-4030	300	400	19	2.4
S22-3025	250	300	22	2.6
S22-3525	250	350	22	2.7
S22-4025	250	400	22	2.9
S22-3030	300	300	22	2.9
S22-3530	300	350	22	3.0
S22-4030	300	400	22	3.2

部品名称表

番号	部品名称	材質	表面処理・備考

開閉用具

画像	品番	名称	定価	承認図	備考
