足掛金物SRZA型

製品カタログ

品番	足掛金物SRZA
種類	足掛金物
材質	ステンレス鋼
規格
備考	座付型、ローレット加工（滑止加工）
注記	●ALC用裏板が必要な場合は別途ご用意しております。

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SRZA19-3015	18,000円
SRZA19-3515	19,600円
SRZA19-4015	20,400円
SRZA19-4020	20,400円
SRZA22-3015	21,000円
SRZA22-3515	22,600円
SRZA22-4015	23,800円
SRZA22-4020	25,000円
ALC用裏板	6,300円

製品説明

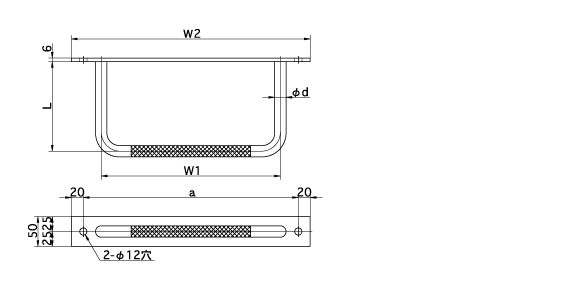

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	L	W1	W2	d	重量kg
SRZA19-3015	150	300	400	19	2.2
SRZA19-3515	150	350	450	19	2.5
SRZA19-4015	150	400	500	19	2.7
SRZA19-4020	200	400	500	19	2.9
SRZA22-3015	150	300	400	22	2.7
SRZA22-3515	150	350	450	22	2.9
SRZA22-4015	150	400	500	22	3.2
SRZA22-4020	200	400	500	22	3.5
ALC用裏板	-	-	-	-	-

部品名称表

番号	部品名称	材質	表面処理・備考

開閉用具

画像	品番	名称	定価	承認図	備考
