足掛金物SRG型
| 品番 | 足掛金物SRG |
|---|---|
| 種類 | 足掛金物 |
| 材質 | ステンレス鋼 |
| 規格 | |
| 備考 | ローレット加工（下水道仕様） |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SRG19-3025 | 11,500円 |
|
|
|
||
| SRG19-4030 | 13,200円 |
|
|
|
||
| SRG22-3025 | 13,400円 |
|
|
|
||
| SRG22-4030 | 15,900円 |
|
|
|
||
| SRG22-4030L | 16,500円 |
|
|
|
製品説明

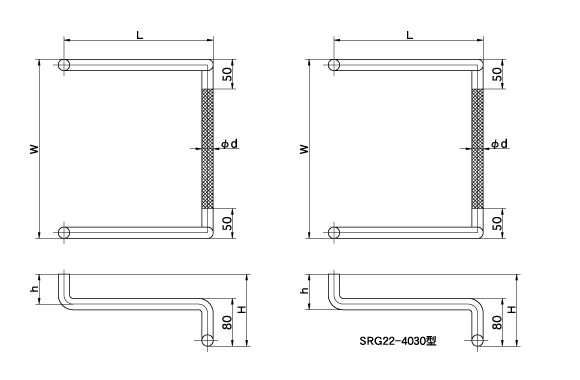

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | L | W | d | h | H | 重量kg |
|---|---|---|---|---|---|---|
| SRG19-3025 | 250 | 300 | 19 | 50 | 120.5 | 2.1 |
| SRG19-4030 | 300 | 400 | 19 | 50 | 120.5 | 2.5 |
| SRG22-3025 | 250 | 300 | 22 | 50 | 119 | 2.7 |
| SRG22-4030 | 300 | 400 | 22 | 50 | 119 | 3.3 |
| SRG22-4030L | 300 | 400 | 22 | 100 | 158 | 3.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
