足掛金物SP型

製品カタログ

品番	足掛金物SP
種類	足掛金物
材質	スチール製
規格
備考	樹脂皮膜成形品
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SP16-1520	3,900円
SP16-1525	4,000円
SP16-1718	3,900円
SP16-1722	4,000円
SP16-1725	4,200円
SP19-2030	9,300円
SP19-2035	9,700円
SP19-2040	10,200円
SP19-3014	8,400円
SP19-3017	8,800円
SP19-3025	9,200円
SP19-3030	10,400円
SP19-3035	10,600円
SP19-4030	10,600円

製品説明

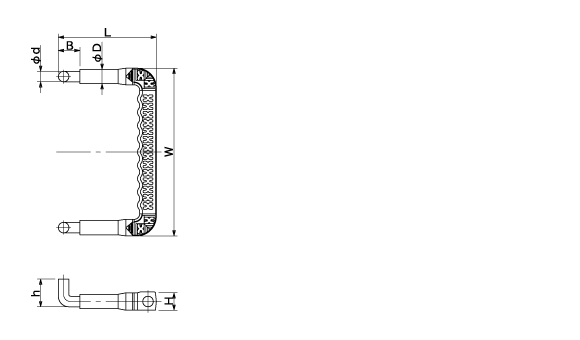

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	L	W	B	h	H	d	D	重量kg
SP16-1520	200	156	47	50	29	16	24	0.98
SP16-1525	250	156	95	50	29	16	24	1.14
SP16-1718	185	178	35	50	29	16	24	0.97
SP16-1722	220	178	70	50	29	16	24	1.09
SP16-1725	250	178	100	50	29	16	24	1.18
SP19-2030	300	202	70	50	29	19	27	1.93
SP19-2035	350	202	70	50	31.5	19	27	2.18
SP19-2040	400	202	70	50	31.5	19	27	2.42
SP19-3014	140	303	25	50	31.5	19	27	1.41
SP19-3017	177	303	39	50	31.5	19	27	1.60
SP19-3025	250	303	70	50	31.5	19	27	1.94
SP19-3030	300	303	70	50	31.5	19	27	2.20
SP19-3035	350	303	65	50	31.5	19	27	2.46
SP19-4030	300	400	90	50	37	19	30	2.48

部品名称表

番号	部品名称	材質	表面処理・備考

開閉用具

画像	品番	名称	定価	承認図	備考
