足掛金物SPA型
| 品番 | 足掛金物SPA |
|---|---|
| 種類 | 足掛金物 |
| 材質 | スチール製 |
| 規格 | |
| 備考 | 樹脂皮膜成形品、後付け用 |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SPA19-3024 | 15,800円 |
|
|
|
||
| SPA19-4024 | 18,700円 |
|
|
|
製品説明

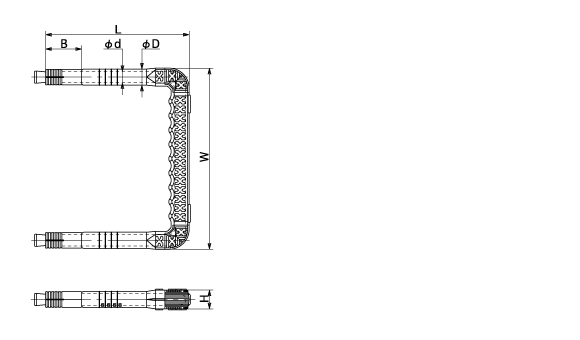

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | L | W | B | H | d | D | 下穴ドリル径 | 重量kg |
|---|---|---|---|---|---|---|---|---|
| SPA19-3024 | 240 | 303 | 60 | 31.5 | 19 | 27 | 28 | 2.00 |
| SPA19-4024 | 240 | 400 | 60 | 31.5 | 19 | 27 | 28 | 2.27 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
