TM型
| 品番 | TM |
|---|---|
| 種類 | 塔屋タラップ |
| 材質 | ステンレス鋼 |
| 規格 | |
| 備考 | 旧建設省型、組合せジョイント式 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| TM-60B（上部） | 288,600円 |
|
|
|
||
| TM-62B（下部） | 93,200円 |
|
|
|
||
| TM-63B（中部3） | 119,600円 |
|
|
|
||
| TM-64B（中部4） | 153,400円 |
|
|
|
||
| TM-65B（中部5） | 181,500円 |
|
|
|
||
| TM-66B（中部6） | 208,000円 |
|
|
|
||
| TM-69Q（安全ガード）H=700（H=500） | 別途見積り |
|
|
|
||
| TM-69E（先付用）2枚1組 | 13,000円 |
|
|
|
||
| TM-69L（後付用･ALC,RC兼用）2枚1組 | 8,300円 |
|
|
|
|
|
| TM-69U（コ字用）1枚 | 14,400円 |
|
|
|
製品説明

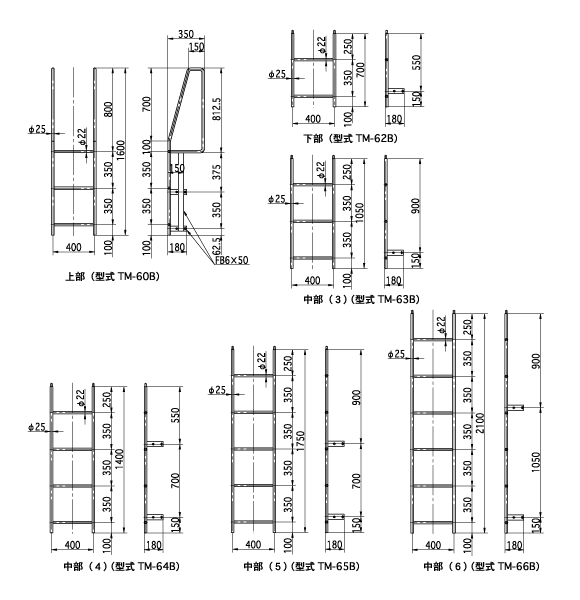

外形寸法図・部品名称表
型式寸法表
| 型式 | 段数 | 重量kg |
|---|---|---|
| TM-60B（上部） | 3 | 31.0 |
| TM-62B（下部） | 2 | 8.6 |
| TM-63B（中部3） | 3 | 12.5 |
| TM-64B（中部4） | 4 | 17.2 |
| TM-65B（中部5） | 5 | 21.1 |
| TM-66B（中部6） | 6 | 25.1 |
| TM-69Q（安全ガード）H=700（H=500） | ||
| TM-69E（先付用）2枚1組 | ||
| TM-69L（後付用･ALC,RC兼用）2枚1組 | ||
| TM-69U（コ字用）1枚 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
