SF-BHP型

製品カタログ

品番	SF-BHP
種類	一般蓋
蓋形状	丸蓋
枠形状	角座
防水防臭レベル	簡易防水防臭
荷重レベル	レベルD軽荷重（敷地内）
規格	機械設備 / SHASE-S /
備考	耐破壊20ｋN（2ｔ敷地内）、SHASE-S209、機械設備工事編（MHB-P）
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-30BHP	20,800円
SF-35BHP	25,200円
SF-40BHP	30,900円
SF-45BHP	33,900円
SF-50BHP	42,700円
SF-60BHP	49,700円
SF-75BHP	125,400円

製品説明

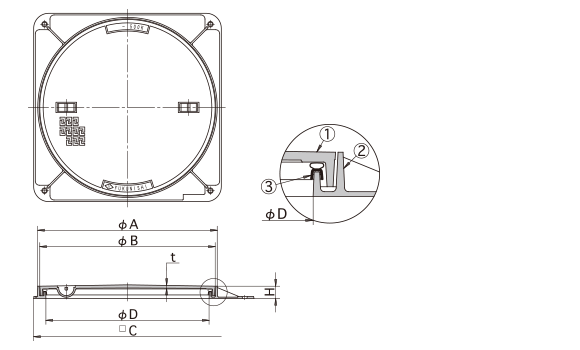

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	D	A	B	C	t	H	把手	蓋kg	合計重量kg
SF-30BHP	300	360	345	390	5	45	2	7	14
SF-35BHP	350	410	395	440	5	45	2	11	18
SF-40BHP	400	460	445	490	5	45	2	12	21
SF-45BHP	450	510	495	540	5	45	2	13	24
SF-50BHP	500	560	545	590	5	45	2	17	29
SF-60BHP	600	660	645	690	5	45	2	22	38
SF-75BHP	750	848	825	900	7	60	4	50	90

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FC200	防錆塗装
②	受枠	FC200	防錆塗装
③	パッキング	EPDM

開閉用具

画像	品番	名称	定価	承認図	備考
	No.3型	把手カバー(小)	900円		Φ300～Φ600
	No.4型	把手カバー(大)	1,100円		Φ750
	No.8型	開閉ハンドル(カギ形)	2,600円		（別売）
