HDG-2000型
| 品番 | HDG-2000 |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | 鋳鉄 |
| 用途 | 集水桝用 |
| 蓋主材 | 鋳鉄 |
| 荷重レベル | レベルD T-20 （20ｔ敷地内） |
| 規格 | SHASE-S / |
| 備考 | SHASE-S準拠、破壊荷重200ｋN |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| HDG-2030 | 23,900円 |
|
|
|
|
|
| HDG-2035 | 33,500円 |
|
|
|
|
|
| HDG-2040 | 39,200円 |
|
|
|
|
|
| HDG-2045 | 47,000円 |
|
|
|
|
|
| HDG-2050 | 62,700円 |
|
|
|
|
|
| HDG-2060 | 82,900円 |
|
|
|
|
|
| HDG-2070 | 150,800円 |
|
|
|
|
製品説明

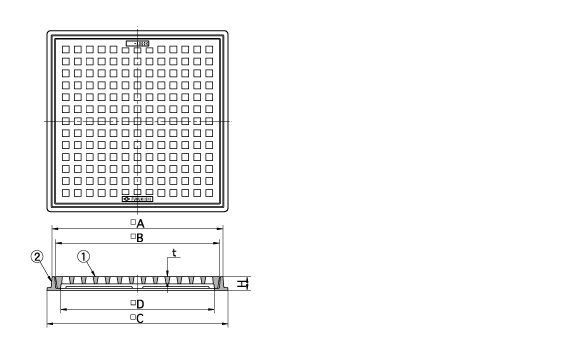

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用桝径 | D | A | B | C | t | H | 合計重量kg | 開口面積mm2 |
|---|---|---|---|---|---|---|---|---|---|
| HDG-2030 | 300用 | 300 | 350 | 330 | 380 | 18 | 40 | 18 | 31680 |
| HDG-2035 | 350用 | 350 | 400 | 380 | 430 | 18 | 40 | 23 | 39700 |
| HDG-2040 | 400用 | 400 | 450 | 430 | 480 | 20 | 40 | 28.5 | 47920 |
| HDG-2045 | 450用 | 450 | 500 | 480 | 530 | 20 | 40 | 34.5 | 67000 |
| HDG-2050 | 500用 | 500 | 550 | 530 | 580 | 22 | 40 | 44 | 77920 |
| HDG-2060 | 600用 | 600 | 650 | 630 | 680 | 22 | 40 | 58.5 | 115120 |
| HDG-2070 | 700用 | 700 | 750 | 730 | 780 | 24 | 40 | 83 | 144040 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
