SGDLB-5000型

製品カタログ

品番	SGDLB-5000
種類	グレーチング
蓋材質	鋳鉄
用途	（現場打ち）側溝用
蓋主材	鋳鉄
荷重レベル	レベルD　T-20　（20ｔ敷地内）
規格
備考	細目、すべり止め、ボルト固定、破壊荷重200ｋN
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SGDLB-5020	48,600円	27,700円	20,900円
SGDLB-5025	54,700円	33,800円	20,900円
SGDLB-5030	59,400円	38,500円	20,900円
SGDLB-5035	66,700円	45,800円	20,900円

製品説明

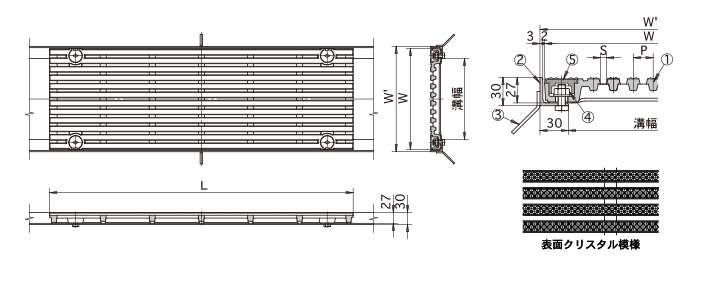

外形寸法図・部品名称表

型式寸法表

型式	適用溝幅	W	W'	L	P	蓋kg
SGDLB-5020	150用	200	210	748	20	11.2
SGDLB-5025	200用	250	260	748	21	13.5
SGDLB-5030	250用	300	310	748	20	16
SGDLB-5035	300用	350	360	748	19.5	18.7

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FCD500	防錆塗装
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装
④	六角ナット	SS400	ユニクロ
⑤	ゴムキャップ	EPDM

開閉用具

画像	品番	名称	定価	承認図	備考
	No.M型	保護キャップ	別途見積り
	No.34型	開閉ハンドル	4,400円		（別売）
	No.10-13型	六角ボックス(13mm･M8)	2,700円		（別売）
