SGDLB-2000型

製品カタログ

品番	SGDLB-2000
種類	グレーチング
蓋材質	鋳鉄
用途	集水桝用
蓋主材	鋳鉄
荷重レベル	レベルD　T-20　（20ｔ敷地内）
規格
備考	細目、すべり止め、ボルト固定、破壊荷重200ｋN
注記	・定価は、蓋、受枠共の金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SGDLB-2035	58,500円	33,000円	25,500円
SGDLB-2050	76,400円	47,700円	28,700円
SGDLB-2065	103,100円	71,200円	31,900円

製品説明

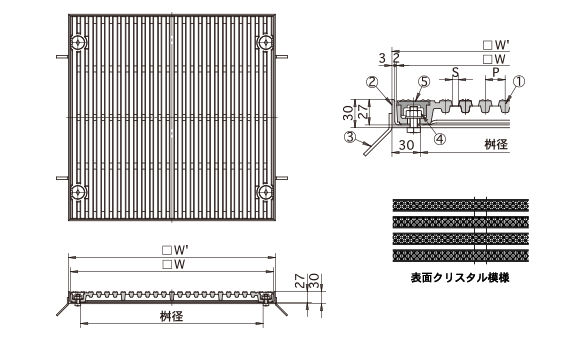

外形寸法図・部品名称表

型式寸法表

型式	適用桝径	W	W'	P	S	蓋kg
SGDLB-2035	300用	350	360	19.5	6.5	11
SGDLB-2050	450用	500	510	20	7	17.2
SGDLB-2065	600用	650	660	21	6.5	29

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FCD500	防錆塗装
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装
④	六角ナット	SS400	ユニクロ
⑤	ゴムキャップ	EPDM

開閉用具

画像	品番	名称	定価	承認図	備考
	No.M型	保護キャップ	別途見積り
	No.34型	開閉ハンドル	4,400円		（別売）
	No.10-13型	六角ボックス(13mm･M8)	2,700円		（別売）
