SGGL-5000型

製品カタログ

品番	SGGL-5000
種類	グレーチング
蓋材質	鋳鉄
用途	（現場打ち）側溝用
蓋主材	鋳鉄
荷重レベル	レベルC　T-25　（25ｔ車路）
規格
備考	細目、すべり止め、ボルト固定、破壊荷重250ｋN
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SGGL-5025	63,800円	42,800円	21,000円
SGGL-5030	74,600円	53,600円	21,000円
SGGL-5035	83,800円	62,800円	21,000円
SGGL-5040	92,200円	71,200円	21,000円

製品説明

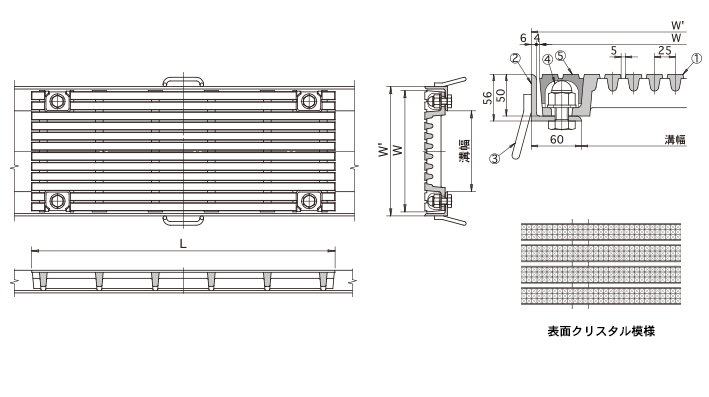

外形寸法図・部品名称表

型式寸法表

型式	適用溝幅	W	W'	L	蓋kg
SGGL-5025	150用	250	270	748	20.9
SGGL-5030	200用	300	320	748	25.7
SGGL-5035	250用	350	370	748	30.9
SGGL-5040	300用	400	420	748	42.7

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FCD500	防錆塗装
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装
④	六角ナット	SS400	ユニクロ
⑤	ゴムキャップ	EPDM

開閉用具

画像	品番	名称	定価	承認図	備考
	SGGL型用	ゴムキャップ	別途見積り
	No.34型	開閉ハンドル	4,400円		（別売）
	No.10-24型	六角ボックス(24mm･M16)	5,700円		（別売）
