SGGL-2000型
| 品番 | SGGL-2000 |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | 鋳鉄 |
| 用途 | 集水桝用 |
| 蓋主材 | 鋳鉄 |
| 荷重レベル | レベルC T-25 （25ｔ車路） |
| 規格 | |
| 備考 | 細目、すべり止め、ボルト固定、破壊荷重250ｋN |
| 注記 | ・定価は、蓋、受枠共の金額です。 ・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。 |
| 型式 | 定価 | 内 蓋定価 | 内 枠定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|---|---|
| SGGL-2040 | 62,500円 | 29,600円 | 32,900円 |
|
|
|
||
| SGGL-2055 | 95,300円 | 56,200円 | 39,100円 |
|
|
|
||
| SGGL-2070 | 133,600円 | 89,600円 | 44,000円 |
|
|
|
製品説明

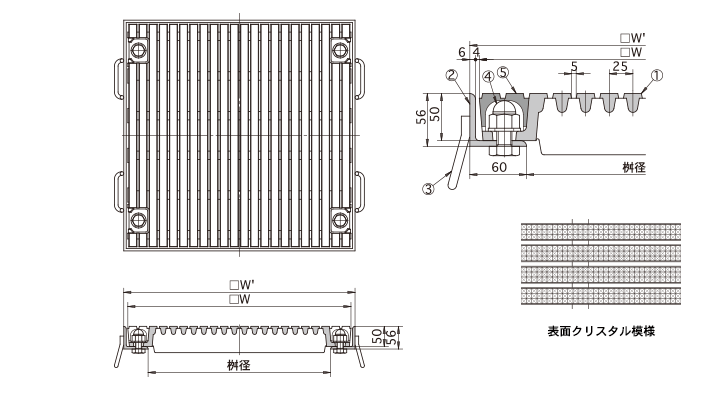

外形寸法図・部品名称表
型式寸法表
| 型式 | 適用桝径 | W | W' | 蓋kg |
|---|---|---|---|---|
| SGGL-2040 | 300用 | 400 | 420 | 24.8 |
| SGGL-2055 | 450用 | 550 | 570 | 41.6 |
| SGGL-2070 | 600用 | 700 | 720 | 65 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
| ② | 受枠 | SS400 | 防錆塗装 |
| ③ | アンカー | SS400 | 防錆塗装 |
| ④ | 六角ナット | SS400 | ユニクロ |
| ⑤ | ゴムキャップ | EPDM |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
SGGL型用 | ゴムキャップ | 別途見積り | ||
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） | |
 |
No.10-24型 | 六角ボックス(24mm･M16) | 5,700円 | （別売） |
