G-6000型

製品カタログ

品番	G-6000
種類	グレーチング
蓋材質	鋳鉄
用途	集水桝用
蓋主材	鋳鉄
荷重レベル	その他
規格
備考	V型格子蓋
注記	・定価は、蓋、受枠共の金額です。・標準品以外の受枠（他素材等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
G-6000-3	145,600円	88,800円	56,800円

製品説明

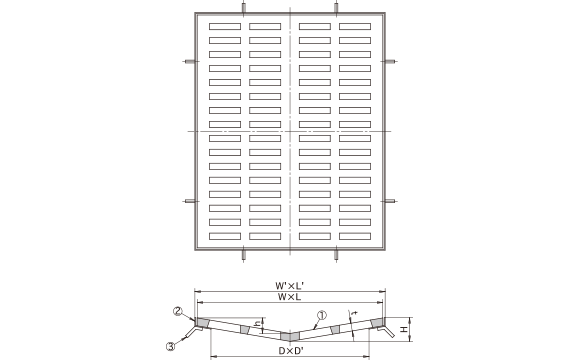

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	W	L	W'	L'	D	D'	t	h	H	蓋kg
G-6000-3	600	750	615	765	510	660	25	25	50	39

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FCD500	防錆塗装
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
