G-9000型

製品カタログ

品番	G-9000
種類	グレーチング
蓋材質	鋳鉄
用途	その他
蓋主材	鋳鉄
荷重レベル	その他
規格
備考	縦樋用格子蓋
注記	・定価は、蓋、受枠共の金額です。・標準品以外の受枠（他素材等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
320×100	19,200円	9,400円	9,800円
400×100	26,800円	16,300円	10,500円
400×125	25,800円	15,300円	10,500円
460×100	32,700円	20,800円	11,900円

製品説明

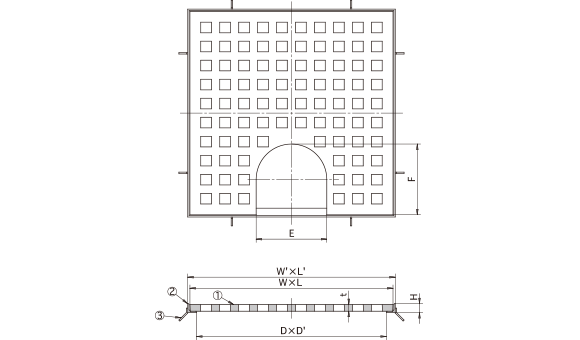

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	適用樋径	D	D'	W	L	W'	L'	E	F	t	H	蓋kg
320×100	φ100用	290	290	320	320	330	330	140	160	15	20	6.5
400×100	φ100用	370	370	400	400	410	410	140	145	15	20	11.2
400×125	φ125用	370	370	400	400	410	410	160	175	15	20	10
460×100	φ100用	430	430	460	460	470	470	140	160	15	20	17

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FC200	防錆塗装
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
