FHEP型

製品カタログ

品番	FHEP
種類	グレーチング
蓋材質	スチール製
用途	（現場打ち）側溝用
蓋主材	フラットバー
荷重レベル	歩行用
規格
備考	細目、ローレット
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FHEP-1920	17,800円	11,400円	6,400円
FHEP-1925	19,200円	12,800円	6,400円
FHEP-1930	21,300円	14,900円	6,400円
FHEP-1935	22,900円	16,500円	6,400円
FHEP-1940	24,800円	18,400円	6,400円
FHEP-1945	26,300円	19,900円	6,400円
FHEP-1950	27,200円	20,800円	6,400円

製品説明

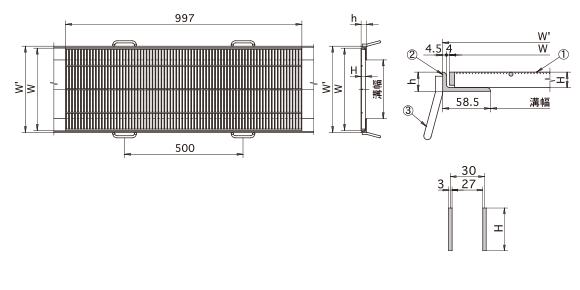

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	W'	h	受枠kg
FHEP-1920	200	300	19	12.4	SSY-B19	317	23.5	6
FHEP-1925	250	350	19	14.2	SSY-B19	367	23.5	6
FHEP-1930	300	400	19	16.2	SSY-B19	417	23.5	6
FHEP-1935	350	450	19	18	SSY-B19	467	23.5	6
FHEP-1940	400	500	19	19.9	SSY-B19	517	23.5	6
FHEP-1945	450	550	19	21.7	SSY-B19	567	23.5	6
FHEP-1950	500	600	19	23.7	SSY-B19	617	23.5	6

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
