FUEP型
| 品番 | FUEP |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | スチール製 |
| 用途 | Ｕ字側溝用 |
| 蓋主材 | フラットバー |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | 細目、ローレット |
| 注記 | ・定価は、蓋１ｍあたりの金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FUEP-1915 | 7,600円 |
|
|
|
||
| FUEP-1918 | 8,600円 |
|
||||
| FUEP-1920 | 9,300円 |
|
||||
| FUEP-1924 | 10,800円 |
|
||||
| FUEP-1930 | 12,800円 |
|
||||
| FUEP-1936 | 15,900円 |
|
||||
| FUEP-1945 | 18,900円 |
|
製品説明

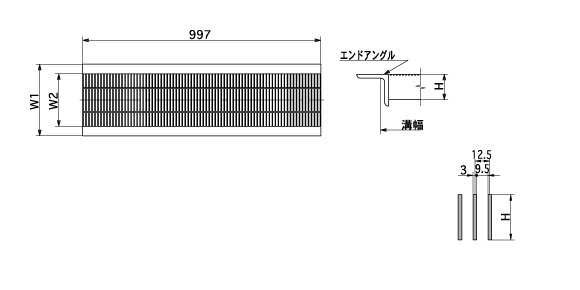

外形寸法図・部品名称表
型式寸法表
| 型式 | 溝幅 | W1 | W2 | H | アングル | 蓋kg |
|---|---|---|---|---|---|---|
| FUEP-1915 | 150 | 195 | 135 | 19 | L3×30 | 7.9 |
| FUEP-1918 | 180 | 225 | 165 | 19 | L3×30 | 9 |
| FUEP-1920 | 200 | 245 | 185 | 19 | L3×30 | 9.7 |
| FUEP-1924 | 240 | 285 | 225 | 19 | L3×30 | 11.2 |
| FUEP-1930 | 300 | 345 | 285 | 19 | L3×30 | 13.3 |
| FUEP-1936 | 360 | 405 | 345 | 19 | L3×30 | 15.7 |
| FUEP-1945 | 450 | 495 | 435 | 19 | L3×30 | 19.1 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
