FHNG型

製品カタログ

品番	FHNG
種類	グレーチング
蓋材質	スチール製
用途	（現場打ち）側溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-25　（25ｔ敷地内）
規格
備考	強力滑止、T-25
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FHNG-4420	24,300円	15,700円	8,600円
FHNG-4425	26,000円	17,400円	8,600円
FHNG-5030	33,700円	24,600円	9,100円
FHNG-5535	39,400円	30,000円	9,400円
FHNG-6540	49,100円	39,200円	9,900円
FHNG-7545	59,200円	49,100円	10,100円
FHNG-8050	79,100円	68,200円	10,900円
FHNG-9055	93,400円	81,500円	11,900円
FHNG-1060	109,300円	97,200円	12,100円

製品説明

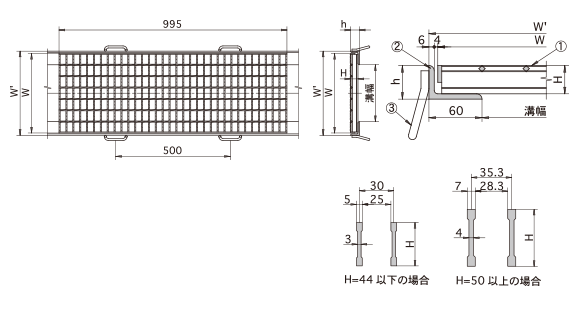

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	W'	H	蓋kg	受枠型式	h	受枠kg
FHNG-4420	200	300	320	44	16.2	SSY-B44	50	10.3
FHNG-4425	250	350	370	44	18.7	SSY-B44	50	10.3
FHNG-5030	300	400	420	50	27.4	SSY-B50	56	11.1
FHNG-5535	350	450	470	55	33.3	SSY-B55	61	11.4
FHNG-6540	400	500	520	65	42.8	SSY-B65	71	12.1
FHNG-7545	450	550	570	75	53.6	SSY-B75	81	13.3
FHNG-8050	500	600	620	80	63.7	SSY-B80	86	13.3
FHNG-9055	550	650	670	90	76.3	SSY-B90	96	14.3
FHNG-1060	600	700	720	100	90.5	SSY-B100	106	15.2

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
