FHND型

製品カタログ

品番	FHND
種類	グレーチング
蓋材質	スチール製
用途	（現場打ち）側溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-20　（20ｔ敷地内）
規格
備考	強力滑止、T-20
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FHND-4420	24,300円	15,700円	8,600円
FHND-4425	26,000円	17,400円	8,600円
FHND-5030	33,700円	24,600円	9,100円
FHND-5535	39,400円	30,000円	9,400円
FHND-5540	42,200円	32,800円	9,400円
FHND-6545	50,100円	40,200円	9,900円
FHND-7550	60,600円	50,500円	10,100円
FHND-7555	63,700円	53,600円	10,100円
FHND-9060	95,600円	83,700円	11,900円

製品説明

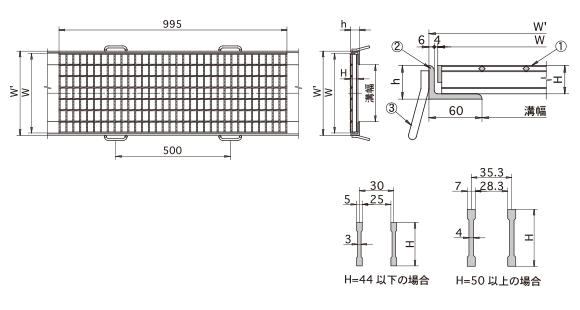

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	W'	h	受枠kg
FHND-4420	200	300	44	16.5	SSY-B44	320	50	10.3
FHND-4425	250	350	44	19	SSY-B44	370	50	10.3
FHND-5030	300	400	50	27.9	SSY-B50	420	56	11.1
FHND-5535	350	450	55	33.9	SSY-B55	470	61	11.4
FHND-5540	400	500	55	37.5	SSY-B55	520	61	11.4
FHND-6545	450	550	65	47.6	SSY-B65	570	71	12.1
FHND-7550	500	600	75	59	SSY-B75	620	81	13.3
FHND-7555	550	650	75	63.6	SSY-B75	670	81	13.3
FHND-9060	600	700	90	80.9	SSY-B90	720	96	14.3

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
