FHNC型

製品カタログ

品番	FHNC
種類	グレーチング
蓋材質	スチール製
用途	（現場打ち）側溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-14　（14ｔ敷地内）
規格
備考	強力滑止、T-14
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FHNC-3220	20,000円	12,800円	7,200円
FHNC-3825	24,200円	16,000円	8,200円
FHNC-4430	27,900円	19,300円	8,600円
FHNC-5035	36,000円	26,900円	9,100円
FHNC-5040	38,300円	29,200円	9,100円
FHNC-5545	45,200円	35,800円	9,400円
FHNC-6050	51,000円	41,400円	9,600円
FHNC-6555	56,800円	46,900円	9,900円
FHNC-7560	67,900円	57,800円	10,100円

製品説明

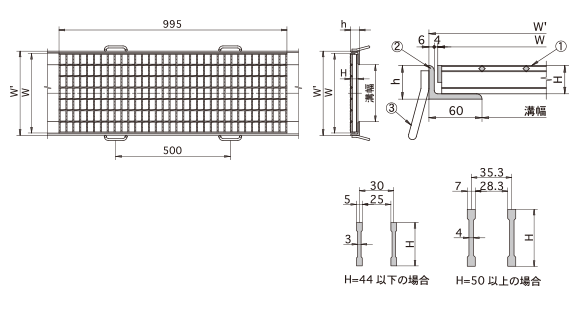

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	W'	h	受枠kg
FHNC-3220	200	300	32	12.2	SSY-B32	320	38	9.2
FHNC-3825	250	350	38	16.5	SSY-B38	370	44	9.7
FHNC-4430	300	400	44	21.5	SSY-B44	420	50	10.3
FHNC-5035	350	450	50	31.2	SSY-B50	470	56	11.1
FHNC-5040	400	500	50	34.4	SSY-B50	520	56	11.1
FHNC-5545	450	550	55	41	SSY-B55	570	61	11.4
FHNC-6050	500	600	60	48.9	SSY-B60	620	66	11.8
FHNC-6555	550	650	65	55.8	SSY-B65	670	71	12.1
FHNC-7560	600	700	75	68.3	SSY-B75	720	81	13.3

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
