FHNA型

製品カタログ

品番	FHNA
種類	グレーチング
蓋材質	スチール製
用途	（現場打ち）側溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-6　（6ｔ敷地内）
規格
備考	強力滑止、T-6
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FHNA-2520	18,200円	11,300円	6,900円
FHNA-3225	20,600円	13,400円	7,200円
FHNA-3830	25,200円	17,000円	8,200円
FHNA-4435	29,700円	21,100円	8,600円
FHNA-4440	31,600円	23,000円	8,600円
FHNA-5045	41,100円	32,000円	9,100円
FHNA-5050	43,800円	34,700円	9,100円
FHNA-5055	46,300円	37,200円	9,100円
FHNA-5560	52,500円	43,100円	9,400円

製品説明

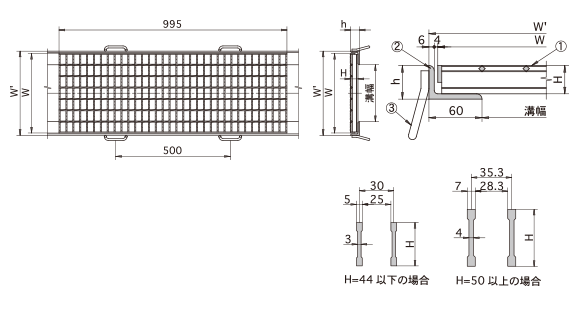

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	W'	h	受枠kg
FHNA-2520	200	300	25	9.9	SSY-B25	320	31	8.5
FHNA-3225	250	350	32	14.1	SSY-B32	370	38	9.2
FHNA-3830	300	400	38	18.7	SSY-B38	420	44	9.7
FHNA-4435	350	450	44	24	SSY-B44	470	50	10.3
FHNA-4440	400	500	44	26.5	SSY-B44	520	50	10.3
FHNA-5045	450	550	50	37.7	SSY-B50	570	56	11.1
FHNA-5050	500	600	50	41	SSY-B50	620	56	11.1
FHNA-5055	550	650	50	44.2	SSY-B50	670	56	11.1
FHNA-5560	600	700	55	51.5	SSY-B55	720	61	11.4

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
