FGBNG型

製品カタログ

品番	FGBNG
種類	グレーチング
蓋材質	スチール製
用途	横断溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-25　（25ｔ敷地内）
規格
備考	ボルト固定、強力滑止、T-25
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FGBNG-4420	32,500円	21,700円	10,800円
FGBNG-5025	39,600円	28,300円	11,300円
FGBNG-5530	45,400円	33,800円	11,600円
FGBNG-6035	51,300円	39,500円	11,800円
FGBNG-6540	57,300円	45,200円	12,100円
FGBNG-7545	67,400円	55,100円	12,300円
FGBNG-7550	68,800円	56,500円	12,300円

製品説明

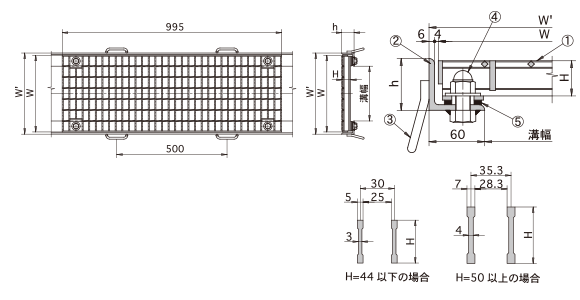

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	W'	h	受枠kg
FGBNG-4420	200	300	44	20.2	SSY-BL44	320	61	11.9
FGBNG-5025	250	350	50	28.4	SSY-BL50	370	66	12.4
FGBNG-5530	300	400	55	34.1	SSY-BL55	420	71	12.6
FGBNG-6035	350	450	60	40.9	SSY-BL60	470	76	13
FGBNG-6540	400	500	65	47.1	SSY-BL65	520	81	13.8
FGBNG-7545	450	550	75	57.7	SSY-BL75	570	91	14.4
FGBNG-7550	500	600	75	62.4	SSY-BL75	620	91	14.4

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装
④	締付ボルト・ナット	SS400	ユニクロ
⑤	クッションゴム	CR

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
	No.10-24型	六角ボックス(24mm･M16)	5,700円		（別売）
