FGBND型

製品カタログ

品番	FGBND
種類	グレーチング
蓋材質	スチール製
用途	横断溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-20　（20ｔ敷地内）
規格
備考	ボルト固定、強力滑止、T-20
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FGBND-3820	30,600円	20,000円	10,600円
FGBND-4425	34,200円	23,400円	10,800円
FGBND-5030	41,900円	30,600円	11,300円
FGBND-5535	47,600円	36,000円	11,600円
FGBND-6040	52,500円	40,700円	11,800円
FGBND-6545	58,300円	46,200円	12,100円
FGBND-6550	61,900円	49,800円	12,100円
FGBND-7555	71,900円	59,600円	12,300円
FGBND-7560	76,100円	63,800円	12,300円

製品説明

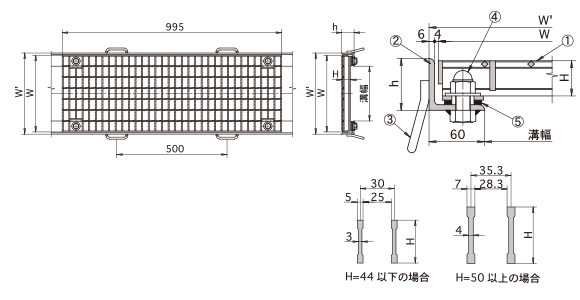

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	W'	h	受枠kg
FGBND-3820	200	300	38	18.1	SSY-BL38	320	56	11.6
FGBND-4425	250	350	44	22.7	SSY-BL44	370	61	11.9
FGBND-5030	300	400	50	31.6	SSY-BL50	420	66	12.4
FGBND-5535	350	450	55	37.6	SSY-BL55	470	71	12.6
FGBND-6040	400	500	60	44.8	SSY-BL60	520	76	13
FGBND-6545	450	550	65	51.1	SSY-BL65	570	81	13.8
FGBND-6550	500	600	65	55.2	SSY-BL65	620	81	13.8
FGBND-7555	550	650	75	67.1	SSY-BL75	670	91	14.4
FGBND-7560	600	700	75	71.8	SSY-BL75	720	91	14.4

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装
④	締付ボルト・ナット	SS400	ユニクロ
⑤	クッションゴム	CR

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
	No.10-24型	六角ボックス(24mm･M16)	5,700円		（別売）
