FGBNC型

製品カタログ

品番	FGBNC
種類	グレーチング
蓋材質	スチール製
用途	横断溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-14　（14ｔ敷地内）
規格
備考	ボルト固定、強力滑止、T-14
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FGBNC-3220	29,200円	18,800円	10,400円
FGBNC-3825	32,600円	22,000円	10,600円
FGBNC-4430	36,100円	25,300円	10,800円
FGBNC-5035	44,200円	32,900円	11,300円
FGBNC-5040	46,500円	35,200円	11,300円
FGBNC-5545	53,400円	41,800円	11,600円
FGBNC-5550	55,500円	43,900円	11,600円
FGBNC-6055	62,400円	50,600円	11,800円
FGBNC-6560	68,300円	56,200円	12,100円

製品説明

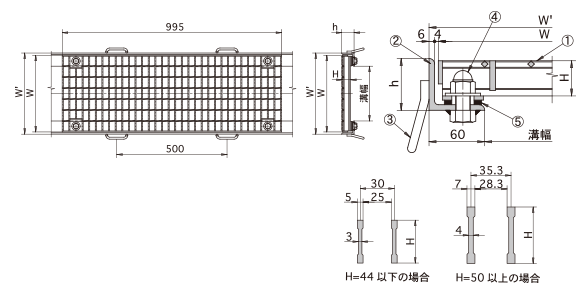

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	W'	h	受枠kg
FGBNC-3220	200	300	32	15.9	SSY-BL32	320	50	10.9
FGBNC-3825	250	350	38	20.3	SSY-BL38	370	56	11.6
FGBNC-4430	300	400	44	25.2	SSY-BL44	420	61	11.9
FGBNC-5035	350	450	50	34.9	SSY-BL50	470	66	12.4
FGBNC-5040	400	500	50	38.1	SSY-BL50	520	66	12.4
FGBNC-5545	450	550	55	44.6	SSY-BL55	570	71	12.6
FGBNC-5550	500	600	55	48.1	SSY-BL55	620	71	12.6
FGBNC-6055	550	650	60	56.4	SSY-BL60	670	76	13
FGBNC-6560	600	700	65	63.4	SSY-BL65	720	81	13.8

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装
④	締付ボルト・ナット	SS400	ユニクロ
⑤	クッションゴム	CR

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
	No.10-24型	六角ボックス(24mm･M16)	5,700円		（別売）
