FHENG型

製品カタログ

品番	FHENG
種類	グレーチング
蓋材質	スチール製
用途	（現場打ち）側溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-25　（25ｔ敷地内）
規格
備考	細目、強力滑止、T-25
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FHENG-3220	27,900円	20,700円	7,200円
FHENG-3825	36,200円	28,000円	8,200円
FHENG-4430	45,000円	36,400円	8,600円
FHENG-4435	49,100円	40,500円	8,600円
FHENG-5040	70,700円	61,600円	9,100円
FHENG-5045	76,500円	67,400円	9,100円
FHENG-5050	82,800円	73,700円	9,100円
FHENG-5555	95,900円	86,500円	9,400円

製品説明

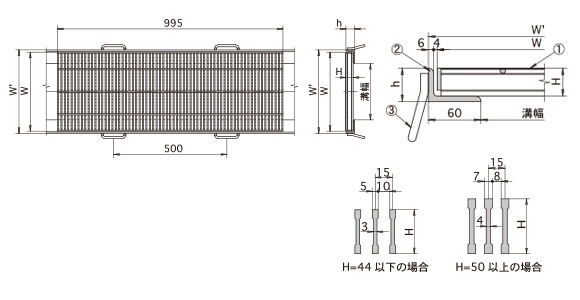

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	W'	h	受枠kg
FHENG-3220	200	300	32	21.9	SSY-B32	320	38	9.2
FHENG-3825	250	350	38	29.7	SSY-B38	370	44	9.7
FHENG-4430	300	400	44	38.8	SSY-B44	420	50	10.3
FHENG-4435	350	450	44	43.3	SSY-B44	470	50	10.3
FHENG-5040	400	500	50	71.7	SSY-B50	520	56	11.1
FHENG-5045	450	550	50	78.5	SSY-B50	570	56	11.1
FHENG-5050	500	600	50	85.6	SSY-B50	620	56	11.1
FHENG-5555	550	650	55	100.8	SSY-B55	670	61	11.4

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
