FHENA型

製品カタログ

品番	FHENA
種類	グレーチング
蓋材質	スチール製
用途	（現場打ち）側溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-6　（6ｔ敷地内）
規格
備考	細目、強力滑止、T-6
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FHENA-2520	26,300円	19,400円	6,900円
FHENA-2525	28,300円	21,400円	6,900円
FHENA-3230	36,000円	28,800円	7,200円
FHENA-3235	38,700円	31,500円	7,200円
FHENA-3840	48,000円	39,800円	8,200円
FHENA-3845	50,200円	42,000円	8,200円
FHENA-4450	57,900円	49,300円	8,600円
FHENA-4455	61,700円	53,100円	8,600円
FHENA-4460	65,000円	56,400円	8,600円

製品説明

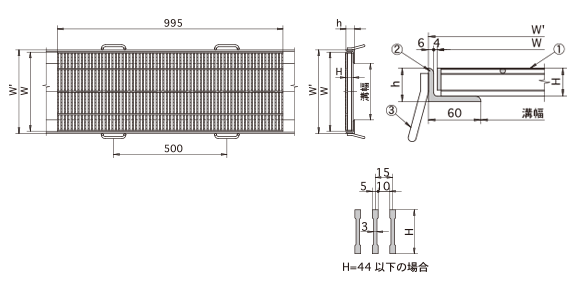

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	W'	h	受枠kg
FHENA-2520	200	300	25	17.6	SSY-B25	320	31	8.5
FHENA-2525	250	350	25	20.2	SSY-B25	370	31	8.5
FHENA-3230	300	400	32	28.8	SSY-B32	420	38	9.2
FHENA-3235	350	450	32	32.1	SSY-B32	470	38	9.2
FHENA-3840	400	500	38	41.9	SSY-B38	520	44	9.7
FHENA-3845	450	550	38	45.9	SSY-B38	570	44	9.7
FHENA-4450	500	600	44	57.2	SSY-B44	620	50	10.3
FHENA-4455	550	650	44	61.7	SSY-B44	670	50	10.3
FHENA-4460	600	700	44	66.4	SSY-B44	720	50	10.3

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
