FHENB型

製品カタログ

品番	FHENB
種類	グレーチング
蓋材質	スチール製
用途	（現場打ち）側溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-2　（2ｔ敷地内）
規格
備考	細目、強力滑止、T-2
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FHENB-2520	26,300円	19,400円	6,900円
FHENB-2525	28,300円	21,400円	6,900円
FHENB-2530	31,000円	24,100円	6,900円
FHENB-2535	33,000円	26,100円	6,900円
FHENB-2540	34,900円	28,000円	6,900円
FHENB-3245	43,200円	36,000円	7,200円
FHENB-3250	45,200円	38,000円	7,200円
FHENB-3255	50,400円	43,200円	7,200円
FHENB-3260	54,100円	46,900円	7,200円

製品説明

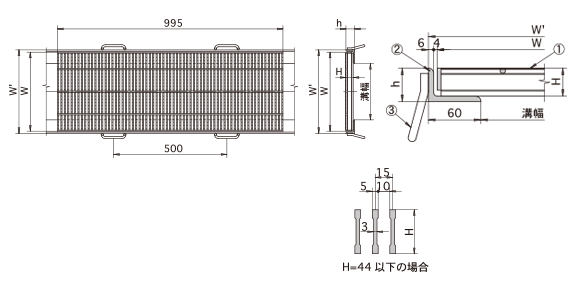

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	W'	h	受枠kg
FHENB-2520	200	300	25	17.6	SSY-B25	320	31	8.5
FHENB-2525	250	350	25	20.2	SSY-B25	370	31	8.5
FHENB-2530	300	400	25	23	SSY-B25	420	31	8.5
FHENB-2535	350	450	25	25.6	SSY-B25	470	31	8.5
FHENB-2540	400	500	25	28.5	SSY-B25	520	31	8.5
FHENB-3245	450	550	32	39	SSY-B32	570	38	9.2
FHENB-3250	500	600	32	42.5	SSY-B32	620	38	9.2
FHENB-3255	550	650	32	45.9	SSY-B32	670	38	9.2
FHENB-3260	600	700	32	49.4	SSY-B32	720	38	9.2

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
