FHELNG型

製品カタログ

品番	FHELNG
種類	グレーチング
蓋材質	スチール製
用途	横断溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-25　（25ｔ敷地内）
規格
備考	細目、ボルト固定、強力滑止、T-25
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FHELNG-3220	39,100円	28,700円	10,400円
FHELNG-3825	47,000円	36,400円	10,600円
FHELNG-4430	55,200円	44,400円	10,800円
FHELNG-4435	59,300円	別途見積り	別途見積り
FHELNG-5040	84,100円	69,600円	14,500円
FHELNG-5045	89,900円	75,400円	14,500円
FHELNG-5050	96,200円	81,700円	14,500円
FHELNG-5055	102,000円	87,500円	14,500円
FHELNG-5560	115,800円	101,100円	14,700円

製品説明

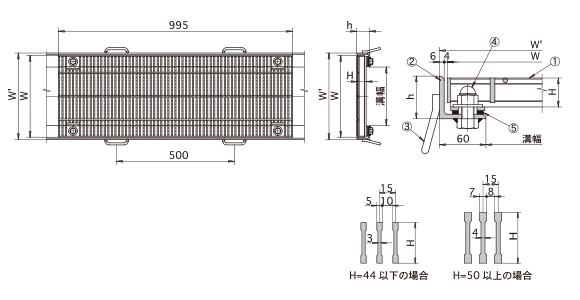

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	W'	H	蓋kg	受枠型式	h	受枠kg
FHELNG-3220	200	300	320	32	24.6	SSY-BL32	50	10.9
FHELNG-3825	250	350	370	38	32.3	SSY-BL38	56	11.6
FHELNG-4430	300	400	420	44	41.1	SSY-BL44	61	11.9
FHELNG-4435	350	450	470	44	45.5	SSY-BL44	66	11.9
FHELNG-5040	400	500	520	50	72.7	SSY-BL50	66	12.4
FHELNG-5045	450	550	570	50	79.5	SSY-BL50	66	12.4
FHELNG-5050	500	600	620	50	86.4	SSY-BL50	66	12.4
FHELNG-5055	550	650	670	50	93.1	SSY-BL50	66	12.4
FHELNG-5560	600	700	720	55	108.7	SSY-BL55	71	12.6

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装
④	締付ボルト・ナット	SS400	ユニクロ
⑤	クッションゴム	CR

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
	No.10-24型	六角ボックス(24mm･M16)	5,700円		（別売）
