FHELND型

製品カタログ

品番	FHELND
種類	グレーチング
蓋材質	スチール製
用途	横断溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-20　（20ｔ敷地内）
規格
備考	細目、ボルト固定、強力滑止、T-20
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FHELND-3220	39,100円	28,700円	10,400円
FHELND-3225	44,400円	34,000円	10,400円
FHELND-3830	50,900円	40,300円	10,600円
FHELND-4435	59,300円	48,500円	10,800円
FHELND-4440	62,600円	51,800円	10,800円
FHELND-5045	89,900円	75,400円	14,500円
FHELND-5050	96,200円	81,700円	14,500円
FHELND-5055	102,000円	87,500円	14,500円
FHELND-5060	107,800円	93,300円	14,500円

製品説明

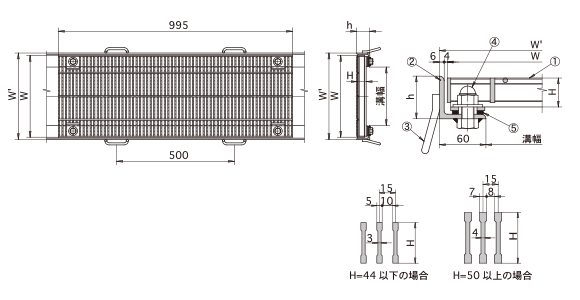

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	W'	h	受枠kg
FHELND-3220	200	300	32	25.2	SSY-BL32	320	50	10.9
FHELND-3225	250	350	32	28.5	SSY-BL32	370	50	10.9
FHELND-3830	300	400	38	37	SSY-BL38	420	56	11.6
FHELND-4435	350	450	44	46.4	SSY-BL44	470	61	11.9
FHELND-4440	400	500	44	51.1	SSY-BL44	520	61	11.9
FHELND-5045	450	550	50	81.3	SSY-BL50	570	66	12.4
FHELND-5050	500	600	50	88.3	SSY-BL50	620	66	12.4
FHELND-5055	550	650	50	95.2	SSY-BL50	670	66	12.4
FHELND-5060	600	700	50	102.3	SSY-BL50	720	66	12.4

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装
④	締付ボルト・ナット	SS400	ユニクロ
⑤	クッションゴム	CR

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
	No.10-24型	六角ボックス(24mm･M16)	5,700円		（別売）
