FHELNC型

製品カタログ

品番	FHELNC
種類	グレーチング
蓋材質	スチール製
用途	横断溝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-14　（14ｔ敷地内）
規格
備考	細目、ボルト固定、強力滑止、T-14
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

型式	定価	内　蓋定価	内　枠定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FHELNC-3220	39,100円	28,700円	10,400円
FHELNC-3225	44,400円	34,000円	10,400円
FHELNC-3230	47,200円	36,800円	10,400円
FHELNC-3835	54,700円	44,100円	10,600円
FHELNC-3840	58,400円	47,800円	10,600円
FHELNC-4445	65,400円	54,600円	10,800円
FHELNC-4450	68,100円	57,300円	10,800円
FHELNC-4455	71,900円	61,100円	10,800円
FHELNC-5060	107,800円	93,300円	14,500円

製品説明

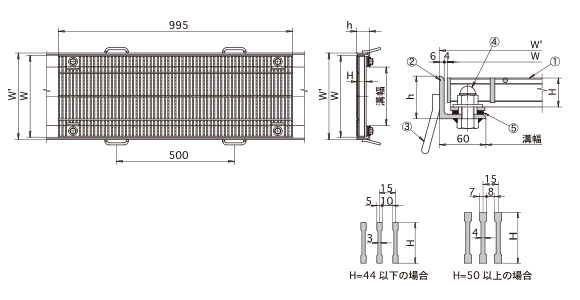

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	溝幅	W	H	蓋kg	受枠型式	W'	h	受枠kg
FHELNC-3220	200	300	32	25.2	SSY-BL32	320	50	10.9
FHELNC-3225	250	350	32	28.5	SSY-BL32	370	50	10.9
FHELNC-3230	300	400	32	32	SSY-BL32	420	50	10.9
FHELNC-3835	350	450	38	40.1	SSY-BL38	470	56	11.6
FHELNC-3840	400	500	38	45.1	SSY-BL38	520	56	11.6
FHELNC-4445	450	550	44	55.6	SSY-BL44	570	61	11.9
FHELNC-4450	500	600	44	60.3	SSY-BL44	620	61	11.9
FHELNC-4455	550	650	44	64.8	SSY-BL44	670	61	11.9
FHELNC-5060	600	700	50	102.3	SSY-BL50	720	66	12.4

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装
④	締付ボルト・ナット	SS400	ユニクロ
⑤	クッションゴム	CR

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
	No.10-24型	六角ボックス(24mm･M16)	5,700円		（別売）
