SF-AHDRP型
| 品番 | SF-AHDRP |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 丸座 |
| 防水防臭レベル | 簡易防水防臭 |
| 規格 | 電気設備 / |
| 備考 | 耐破壊200ｋN（20ｔ敷地内）、電気設備工事編（R20K） |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-45AHDRP | 44,000円 |
|
|
|
||
| SF-60AHDRP | 72,700円 |
|
|
|
||
| SF-75AHDRP | 193,100円 |
|
|
|
||
| SF-90AHDRP | 313,100円 |
|
|
|
製品説明

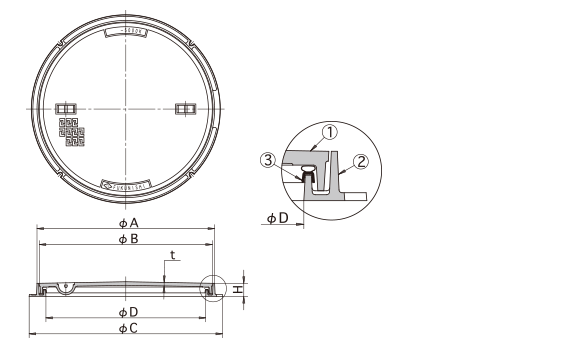

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-45AHDRP | 450 | 517 | 500 | 560 | 7 | 50 | 2 | 17 | 27 |
| SF-60AHDRP | 600 | 667 | 650 | 700 | 9 | 50 | 2 | 29 | 41 |
| SF-75AHDRP | 750 | 848 | 825 | 910 | 12 | 60 | 4 | 73 | 103 |
| SF-90AHDRP | 900 | 998 | 975 | 1060 | 15 | 60 | 6 | 111 | 150 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | パッキング | EPDM |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.3型 | 把手カバー(小) | 900円 | Φ450,Φ600 | |
 |
No.4型 | 把手カバー(大) | 1,100円 | Φ750,Φ900 | |
 |
No.8型 | 開閉ハンドル(カギ形) | 2,600円 | （別売） |
