FUNA型
| 品番 | FUNA |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | スチール製 |
| 用途 | Ｕ字側溝用 |
| 蓋主材 | Ｉバー |
| 荷重レベル | レベルD T-6 （6ｔ敷地内） |
| 規格 | |
| 備考 | 強力滑止、T-6 |
| 注記 | ・定価は、蓋１ｍあたりの金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FUNA-2515 | 9,900円 |
|
|
|
||
| FUNA-2518 | 10,600円 |
|
|
|
||
| FUNA-3220 | 11,500円 |
|
|
|
||
| FUNA-3224 | 13,000円 |
|
|
|
||
| FUNA-3830 | 15,700円 |
|
|
|
||
| FUNA-4436 | 21,800円 |
|
|
|
||
| FUNA-5045 | 31,500円 |
|
|
|
製品説明

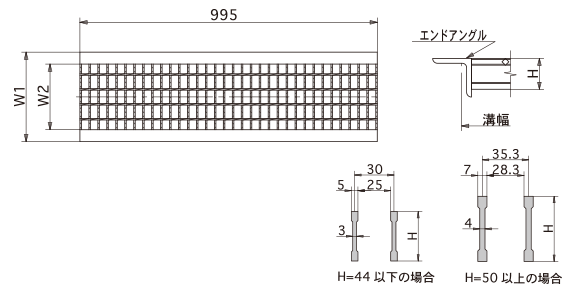

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 溝幅 | W1 | W2 | H | アングル | 蓋kg |
|---|---|---|---|---|---|---|
| FUNA-2515 | 150 | 210 | 130 | 25 | L5×40 | 9.8 |
| FUNA-2518 | 180 | 240 | 160 | 25 | L5×40 | 10.8 |
| FUNA-3220 | 200 | 260 | 180 | 25 | L5×40 | 12.6 |
| FUNA-3224 | 240 | 300 | 220 | 32 | L5×40 | 14.2 |
| FUNA-3830 | 300 | 360 | 280 | 38 | L5×40 | 18.1 |
| FUNA-4436 | 360 | 435 | 335 | 44 | L6×50 | 25.4 |
| FUNA-5045 | 450 | 525 | 425 | 50 | L6×50 | 36.4 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
