SF-BH型
| 品番 | SF-BH |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 非防水 |
| 荷重レベル | レベルD軽荷重（敷地内） |
| 規格 | 機械設備 / |
| 備考 | 耐破壊20ｋN（2ｔ敷地内）、機械設備工事編（MHB） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-30BH | 18,400円 |
|
|
|
||
| SF-35BH | 22,000円 |
|
|
|
||
| SF-40BH | 27,500円 |
|
|
|
||
| SF-45BH | 30,900円 |
|
|
|
||
| SF-50BH | 36,800円 |
|
|
|
||
| SF-60BH | 45,000円 |
|
|
|
||
| SF-75BH | 124,800円 |
|
|
|
製品説明

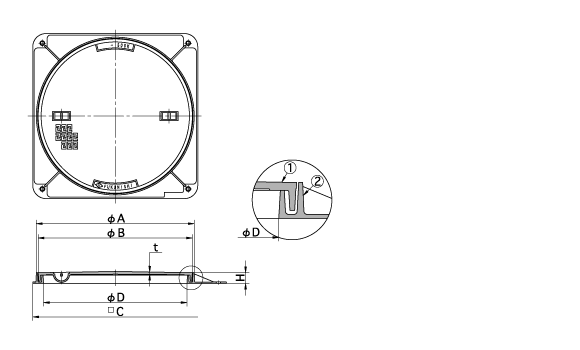

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-30BH | 300 | 360 | 345 | 390 | 5 | 45 | 2 | 7 | 14 |
| SF-35BH | 350 | 410 | 395 | 440 | 5 | 45 | 2 | 11 | 18 |
| SF-40BH | 400 | 460 | 445 | 490 | 5 | 45 | 2 | 12 | 21 |
| SF-45BH | 450 | 510 | 495 | 540 | 5 | 45 | 2 | 13 | 24 |
| SF-50BH | 500 | 560 | 545 | 590 | 5 | 45 | 2 | 17 | 29 |
| SF-60BH | 600 | 660 | 645 | 690 | 5 | 45 | 2 | 22 | 38 |
| SF-75BH | 750 | 848 | 825 | 900 | 7 | 60 | 4 | 50 | 90 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.3型 | 把手カバー(小) | 900円 | Φ300～Φ600 | |
 |
No.4型 | 把手カバー(大) | 1,100円 | Φ750 | |
 |
No.8型 | 開閉ハンドル(カギ形) | 2,600円 | （別売） |
