FGBMNG型
| 品番 | FGBMNG |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | スチール製 |
| 用途 | 集水桝用 |
| 蓋主材 | Ｉバー |
| 荷重レベル | レベルD T-25 （25ｔ敷地内） |
| 規格 | |
| 備考 | ボルト固定、強力滑止、T-25 |
| 注記 | ・定価は、蓋、受枠共の金額です。 ・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FGBMNG-5033 | 31,400円 |
|
||||
| FGBMNG-5035 | 37,400円 |
|
||||
| FGBMNG-5544 | 40,600円 |
|
||||
| FGBMNG-6045 | 47,600円 |
|
||||
| FGBMNG-6555 | 54,000円 |
|
||||
| FGBMNG-7566 | 69,100円 |
|
||||
| FGBMNG-7577 | 85,500円 |
|
||||
| FGBMNG-9088 | 126,100円 |
|
||||
| FGBMNG-9099 | 142,800円 |
|
製品説明

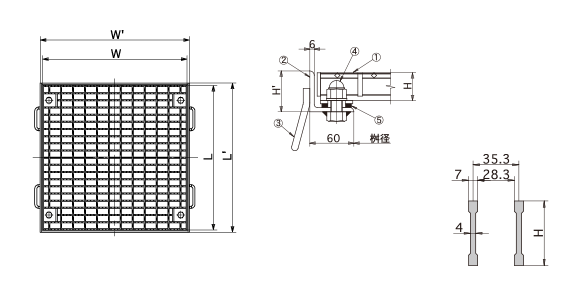

外形寸法図・部品名称表
型式寸法表※寸法表示は桝の形状に関係なく、グレーチングのツイストバー方向をL、ベアリングバー方向をWで表示しています。
| 型式 | 適用桝径 | W | L | H | W' | L' | H' | 合計重量kg |
|---|---|---|---|---|---|---|---|---|
| FGBMNG-5033 | 300×300 | 400 | 395 | 50 | 420 | 420 | 66 | 22.3 |
| FGBMNG-5035 | 350×350 | 455 | 455 | 50 | 475 | 475 | 66 | 25.4 |
| FGBMNG-5544 | 400×400 | 500 | 501 | 55 | 520 | 520 | 71 | 33 |
| FGBMNG-6045 | 450×450 | 550 | 537 | 60 | 570 | 570 | 76 | 39.8 |
| FGBMNG-6555 | 500×500 | 600 | 600 | 65 | 620 | 620 | 81 | 49.7 |
| FGBMNG-7566 | 600×600 | 700 | 700 | 75 | 720 | 720 | 91 | 70.6 |
| FGBMNG-7577 | 700×700 | 800 | 800 | 75 | 820 | 820 | 91 | 88.2 |
| FGBMNG-9088 | 800×800 | 900 | 890 | 90 | 920 | 920 | 106 | 123 |
| FGBMNG-9099 | 900×900 | 1000 | 995 | 90 | 1020 | 1020 | 106 | 148 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SS400 | 溶融亜鉛めっき |
| ② | 受枠 | SS400 | 防錆塗装 |
| ③ | アンカー | SS400 | 防錆塗装 |
| ④ | 締付ボルト・ナット | SS400 | ユニクロ |
| ⑤ | クッションゴム | CR |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） | |
 |
No.10-24型 | 六角ボックス(24mm･M16) | 5,700円 | （別売） |
