SF-AH型
品番 | SF-AH |
---|---|
種類 | 一般蓋 |
蓋形状 | 丸蓋 |
枠形状 | 角座 |
防水防臭レベル | 非防水 |
荷重レベル | レベルD中荷重(敷地内) |
規格 | 機械設備 / |
備考 | 耐破壊60kN(6t敷地内)、SHASE-S 209、機械設備工事編(MHA) |
注記 | |
製品説明

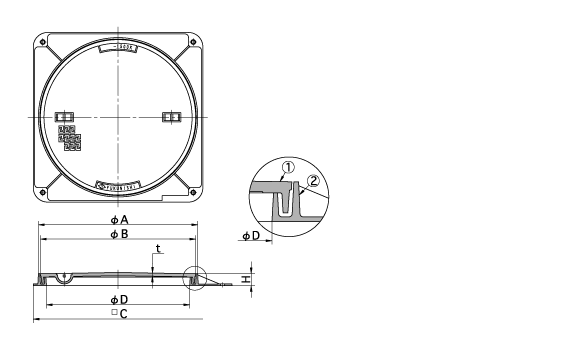

外形寸法図・部品名称表

型式寸法表〔単位mm〕
型式 | D | A | B | C | t | H | 把手 | 蓋kg | 合計重量kg |
---|---|---|---|---|---|---|---|---|---|
SF-30AH | 300 | 367 | 350 | 410 | 6 | 50 | 2 | 7 | 16 |
SF-35AH | 350 | 416 | 400 | 460 | 6 | 50 | 2 | 12 | 23 |
SF-40AH | 400 | 466 | 450 | 510 | 7 | 50 | 2 | 13 | 24 |
SF-45AH | 450 | 517 | 500 | 560 | 7 | 50 | 2 | 16 | 30 |
SF-50AH | 500 | 567 | 550 | 610 | 8 | 50 | 2 | 22 | 38 |
SF-60AH | 600 | 667 | 650 | 710 | 9 | 50 | 2 | 29 | 48 |
SF-70AH | 700 | 790 | 770 | 835 | 10 | 50 | 4 | 52 | 85 |
SF-75AH | 750 | 848 | 825 | 900 | 12 | 60 | 4 | 72 | 116 |
SF-80AH | 800 | 893 | 870 | 930 | 12 | 53 | 4 | 74 | 116 |
SF-90AH | 900 | 998 | 975 | 1050 | 15 | 60 | 6 | 108 | 169 |
部品名称表
番号 | 部品名称 | 材質 | 表面処理・備考 |
---|---|---|---|
① | 蓋 | FC200 | 防錆塗装 |
② | 受枠 | FC200 | 防錆塗装 |
開閉用具
画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
---|---|---|---|---|---|
![]() |
No.3型 | 把手カバー(小) | 900円 | Φ300~Φ700 | |
![]() |
No.4型 | 把手カバー(大) | 1,100円 | Φ750~Φ900 | |
![]() |
No.8型 | 開閉ハンドル(カギ形) | 2,600円 | (別売) |
