FGBMND型

品番	FGBMND
種類	グレーチング
蓋材質	スチール製
用途	集水桝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-20　（20ｔ敷地内）
規格
備考	ボルト固定、強力滑止、T-20
注記	・定価は、蓋、受枠共の金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

製品説明

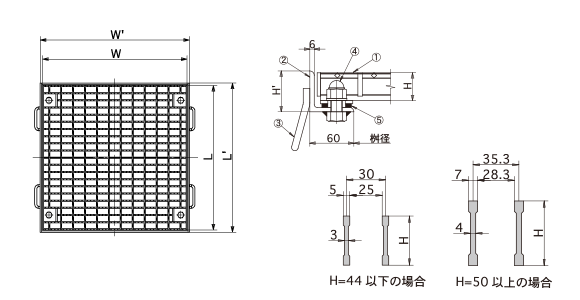

型式	適用桝径	W	L	H	W'	L'	H'	合計重量kg
FGBMND-4433	300×300	400	395	44	420	420	61	19.3
FGBMND-5035	350×350	455	450	50	475	475	66	25.4
FGBMND-5044	400×400	500	501	50	520	520	66	31
FGBMND-5545	450×450	550	537	55	570	570	71	37.5
FGBMND-5555	500×500	600	600	55	620	620	71	44.1
FGBMND-6566	600×600	700	700	65	720	720	81	63.6
FGBMND-7577	700×700	800	800	75	820	820	91	88.2
FGBMND-7588	800×800	900	890	75	920	920	91	104.9
FGBMND-8099	900×900	1000	995	80	1020	1020	96	134.8
FGBMND-9010	1000×1000	1110	537+556	90	1120	1120	106	179.2

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装
④	締付ボルト・ナット	SS400	ユニクロ
⑤	クッションゴム	CR
