FGBMNC型

品番	FGBMNC
種類	グレーチング
蓋材質	スチール製
用途	集水桝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-14　（14ｔ敷地内）
規格
備考	ボルト固定、強力滑止、T-14
注記	・定価は、蓋、受枠共の金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

製品説明

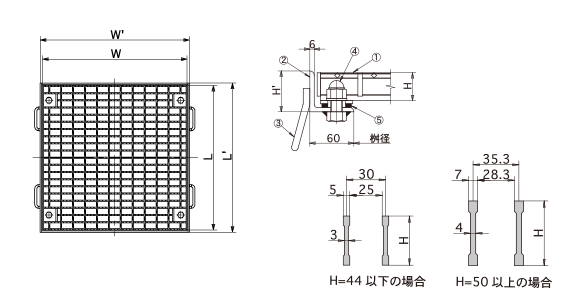

型式	適用桝径	W	L	H	W'	L'	H'	合計重量kg
FGBMNC-3833	300×300	400	395	38	420	420	56	17.9
FGBMNC-4435	350×350	455	455	44	475	475	61	21.6
FGBMNC-4444	400×400	500	500	44	520	520	61	26.9
FGBMNC-5045	450×450	550	537	50	570	570	66	35.3
FGBMNC-5055	500×500	600	600	50	620	620	66	41.4
FGBMNC-5566	600×600	700	700	55	720	720	71	56.3
FGBMNC-6077	700×700	800	800	60	820	820	76	74.8
FGBMNC-6588	800×800	900	890	65	920	920	81	94
FGBMNC-6599	900×900	1000	995	65	1020	1020	81	112.8
FGBMNC-7510	1000×1000	1100	537+556	75	1120	1120	91	152.7

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装
④	締付ボルト・ナット	SS400	ユニクロ
⑤	クッションゴム	CR
