SF-AHD型

品番	SF-AHD
種類	一般蓋
蓋形状	丸蓋
枠形状	角座
防水防臭レベル	非防水
荷重レベル	レベルD重荷重（敷地内）
規格	機械設備 /
備考	耐破壊200ｋN（20ｔ敷地内）、SHASE-S 209、機械設備工事編（MHD）
注記

製品説明

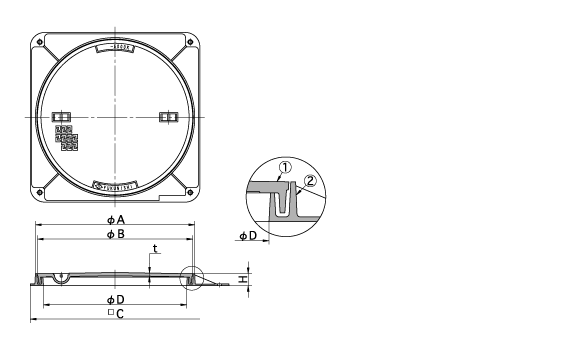

型式	D	A	B	C	t	H	把手	蓋kg	合計重量kg
SF-30AHD	300	367	350	410	6	50	2	8	17
SF-35AHD	350	416	400	460	6	50	2	13	24
SF-40AHD	400	466	450	510	7	50	2	14	25
SF-45AHD	450	517	500	560	7	50	2	17	31
SF-50AHD	500	567	550	610	8	50	2	22	38
SF-60AHD	600	667	650	710	9	50	2	29	48
SF-70AHD	700	790	770	835	10	50	4	52	85
SF-75AHD	750	848	825	900	12	60	4	73	117
SF-80AHD	800	893	870	930	12	53	4	75	117
SF-90AHD	900	998	975	1050	15	60	6	111	172

番号	部品名称	材質	表面処理・備考
①	蓋	FCD500	防錆塗装
②	受枠	FC200	防錆塗装
