FMELNB型

品番	FMELNB
種類	グレーチング
蓋材質	スチール製
用途	集水桝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-2　（2ｔ敷地内）
規格
備考	細目、ボルト固定、強力滑止、T-2
注記	・定価は、蓋、受枠共の金額です。・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。

製品説明

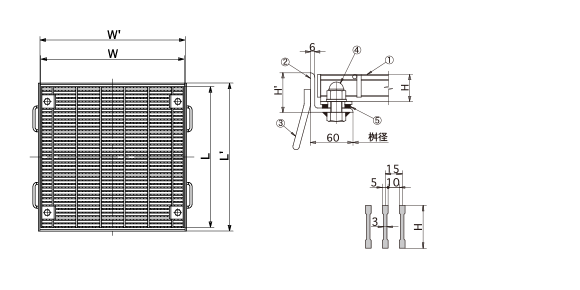

型式	適用桝径	W	L	H	W'	L'	H'	合計重量kg
FMELNB-3233	300×300	400	395	32	420	420	50	20.7
FMELNB-3244	400×400	500	500	32	520	520	50	29.4
FMELNB-3245	450×450	550	545	32	570	570	50	33.9
FMELNB-3255	500×500	600	590	32	620	620	50	39
FMELNB-3266	600×600	700	695	32	720	720	50	50.5
FMELNB-3277	700×700	800	800	32	820	820	50	63.2
FMELNB-3888	800×800	900	890	38	920	920	56	87.4
FMELNB-3899	900×900	1000	995	38	1020	1020	56	105.4
FMELNB-4410	1000×1000	1100	545+545	44	1120	1120	61	139.7

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	アンカー	SS400	防錆塗装
④	締付ボルト・ナット	SS400	ユニクロ
⑤	クッションゴム	CR
