SF-AHG型

製品カタログ

品番	SF-AHG
種類	一般蓋
蓋形状	丸蓋
枠形状	角座
防水防臭レベル	非防水
荷重レベル	レベルD重荷重（敷地内）
規格
備考	耐破壊250ｋN（25ｔ敷地内）
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-45AHG	47,600円
SF-60AHG	75,400円
SF-75AHG	181,300円

製品説明

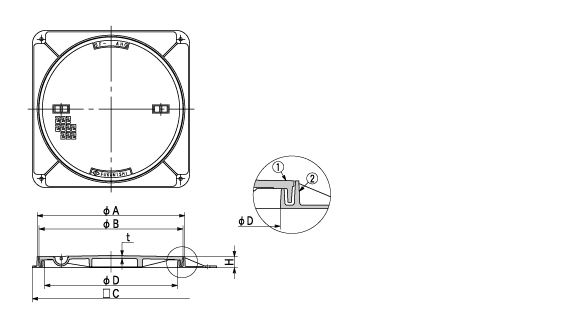

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	D	A	B	C	t	H	把手	蓋kg	合計重量kg
SF-45AHG	450	517	500	560	9	50	2	22	36
SF-60AHG	600	667	650	710	9	50	2	29	48
SF-75AHG	750	848	825	900	12	60	4	70	114

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FCD500	防錆塗装
②	受枠	FC200	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.3型	把手カバー(小)	900円		Φ450,Φ600
	No.4型	把手カバー(大)	1,100円		Φ750
	No.8型	開閉ハンドル(カギ形)	2,600円		（別売）
