FMWNG型

製品カタログ

品番	FMWNG
種類	グレーチング
蓋材質	スチール製
用途	集水桝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-25　（25ｔ敷地内）
規格
備考	蝶番110度開閉、強力滑止、T-25
注記	・定価は、蓋、受枠共の金額です。

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FMWNG-5534	20,100円
FMWNG-5544	24,100円
FMWNG-5554	28,300円
FMWNG-6535	25,600円
FMWNG-6545	31,100円
FMWNG-6555	36,500円
FMWNG-7536	31,400円
FMWNG-7546	38,500円
FMWNG-7556	45,700円
FMWNG-7566	53,900円
FMWNG-7557	48,500円
FMWNG-7577	72,600円

製品説明

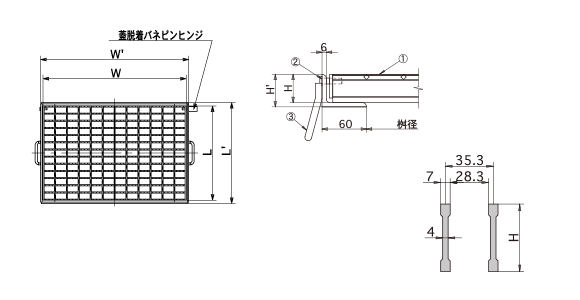

外形寸法図・部品名称表

型式寸法表※寸法表示は桝の形状に関係なく、グレーチングのツイストバー方向をL、ベアリングバー方向をWで表示しています。

型式	適用桝径	W	L	H	W'	L'	H'	合計重量kg
FMWNG-5534	300×400	500	289	55	520	317	61	18
FMWNG-5544	400×400	500	395	55	520	423	61	23.1
FMWNG-5554	500×400	500	501	55	520	529	61	28.2
FMWNG-6535	300×500	600	289	65	620	317	71	23.7
FMWNG-6545	400×500	600	395	65	620	423	71	30.4
FMWNG-6555	500×500	600	501	65	620	529	71	37
FMWNG-7536	300×600	700	289	75	720	317	81	30.6
FMWNG-7546	400×600	700	395	75	720	423	81	39.1
FMWNG-7556	500×600	700	501	75	720	529	81	47.6
FMWNG-7566	600×600	700	607	75	720	635	81	56.4
FMWNG-7557	500×700	800	501	75	820	529	81	53.1
FMWNG-7577	700×700	800	713	75	820	741	81	72.4

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	蝶番	SS400	溶融亜鉛めっき
④	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
