FMWND型

製品カタログ

品番	FMWND
種類	グレーチング
蓋材質	スチール製
用途	集水桝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-20　（20ｔ敷地内）
規格
備考	蝶番110度開閉、強力滑止、T-20
注記	・定価は、蓋、受枠共の金額です。

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FMWND-5034	17,300円
FMWND-5044	21,400円
FMWND-5054	26,000円
FMWND-5535	21,700円
FMWND-5545	27,100円
FMWND-5555	31,800円
FMWND-6536	28,000円
FMWND-6546	34,100円
FMWND-6556	39,300円
FMWND-6566	47,300円
FMWND-7557	48,500円
FMWND-7577	72,600円

製品説明

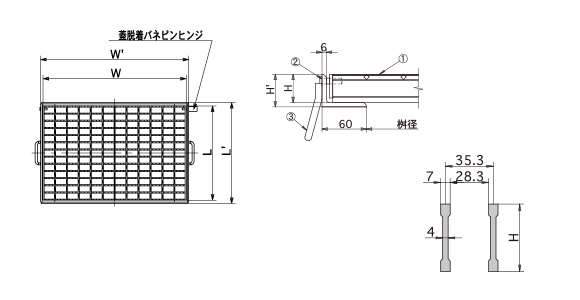

外形寸法図・部品名称表

型式寸法表※寸法表示は桝の形状に関係なく、グレーチングのツイストバー方向をL、ベアリングバー方向をWで表示しています。

型式	適用桝径	W	L	H	W'	L'	H'	合計重量kg
FMWND-5034	300×400	500	289	50	520	317	56	16.7
FMWND-5044	400×400	500	395	50	520	423	56	21.4
FMWND-5054	500×400	500	501	50	520	529	56	26.3
FMWND-5535	300×500	600	289	55	620	317	61	20.7
FMWND-5545	400×500	600	395	55	620	423	61	26.5
FMWND-5555	500×500	600	501	55	620	529	61	32.4
FMWND-6536	300×600	700	289	65	720	317	71	26.8
FMWND-6546	400×600	700	395	65	720	423	71	34.4
FMWND-6556	500×600	700	501	65	720	529	71	41.9
FMWND-6566	600×600	700	607	65	720	635	71	49.7
FMWND-7557	500×700	800	501	75	820	529	81	53.1
FMWND-7577	700×700	800	713	75	820	741	81	72.4

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	蝶番	SS400	溶融亜鉛めっき
④	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
