FMWNC型

製品カタログ

品番	FMWNC
種類	グレーチング
蓋材質	スチール製
用途	集水桝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-14　（14ｔ敷地内）
規格
備考	蝶番110度開閉、強力滑止、T-14
注記	・定価は、蓋、受枠共の金額です。

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FMWNC-4434	15,000円
FMWNC-4444	18,400円
FMWNC-4454	22,000円
FMWNC-5035	19,300円
FMWNC-5045	24,100円
FMWNC-5055	29,200円
FMWNC-5536	24,200円
FMWNC-5546	29,800円
FMWNC-5556	35,200円
FMWNC-5566	40,600円
FMWNC-6057	42,700円
FMWNC-6077	59,400円

製品説明

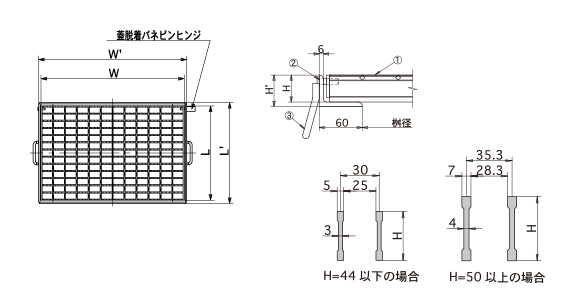

外形寸法図・部品名称表

型式寸法表※寸法表示は桝の形状に関係なく、グレーチングのツイストバー方向をL、ベアリングバー方向をWで表示しています。

型式	適用桝径	W	L	H	W'	L'	H'	合計重量kg
FMWNC-4434	300×400	500	305	44	520	333	50	14.2
FMWNC-4444	400×400	500	395	44	520	423	50	17.5
FMWNC-4454	500×400	500	485	44	520	513	50	20.7
FMWNC-5035	300×500	600	289	50	620	317	56	19.2
FMWNC-5045	400×500	600	395	50	620	423	56	24.6
FMWNC-5055	500×500	600	501	50	620	529	56	30
FMWNC-5536	300×600	700	289	55	720	317	61	23.4
FMWNC-5546	400×600	700	395	55	720	423	61	29.9
FMWNC-5556	500×600	700	501	55	720	529	61	36.5
FMWNC-5566	600×600	700	607	55	720	635	61	43.3
FMWNC-6057	500×700	800	501	60	820	529	66	44.6
FMWNC-6077	700×700	800	713	60	820	741	66	60.7

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	蝶番	SS400	溶融亜鉛めっき
④	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
