FMWNB型

製品カタログ

品番	FMWNB
種類	グレーチング
蓋材質	スチール製
用途	集水桝用
蓋主材	Ｉバー
荷重レベル	レベルD　T-2　（2ｔ敷地内）
規格
備考	蝶番110度開閉、強力滑止、T-2
注記	・定価は、蓋、受枠共の金額です。

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FMWNB-3234	12,600円
FMWNB-3244	14,800円
FMWNB-3254	18,100円
FMWNB-3835	15,500円
FMWNB-3845	18,800円
FMWNB-3855	22,300円
FMWNB-3836	16,700円
FMWNB-3846	20,000円
FMWNB-3856	24,600円
FMWNB-3866	29,800円
FMWNB-4457	30,100円
FMWNB-4477	44,500円

製品説明

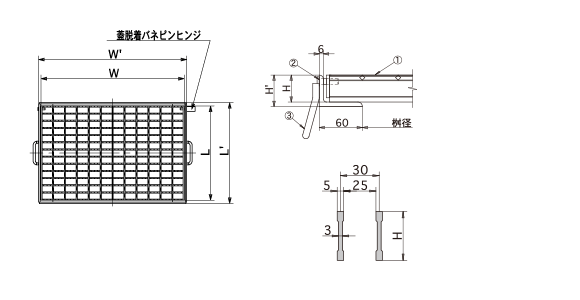

外形寸法図・部品名称表

型式寸法表※寸法表示は桝の形状に関係なく、グレーチングのツイストバー方向をL、ベアリングバー方向をWで表示しています。

型式	適用桝径	W	L	H	W'	L'	H'	合計重量kg
FMWNB-3234	300×400	500	305	32	520	333	38	11.2
FMWNB-3244	400×400	500	395	32	520	423	38	13.7
FMWNB-3254	500×400	500	485	32	520	513	38	16.2
FMWNB-3835	300×500	600	305	38	620	333	44	14.5
FMWNB-3845	400×500	600	395	38	620	423	44	17.8
FMWNB-3855	500×500	600	485	38	620	513	44	21
FMWNB-3836	300×600	700	305	38	720	333	44	16.2
FMWNB-3846	400×600	700	395	38	720	423	44	20
FMWNB-3856	500×600	700	485	38	720	513	44	23.6
FMWNB-3866	600×600	700	605	38	720	633	44	28.8
FMWNB-4457	500×700	800	485	44	820	513	50	29.4
FMWNB-4477	700×700	800	695	44	820	723	50	40.3

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	SS400	溶融亜鉛めっき
②	受枠	SS400	防錆塗装
③	蝶番	SS400	溶融亜鉛めっき
④	アンカー	SS400	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
	No.34型	開閉ハンドル	4,400円		（別売）
