SF-BHR型
| 品番 | SF-BHR |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 丸座 |
| 防水防臭レベル | 非防水 |
| 荷重レベル | レベルD軽荷重（敷地内） |
| 規格 | |
| 備考 | 耐破壊20ｋN（2ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-30BHR | 17,700円 |
|
|
|
||
| SF-35BHR | 21,500円 |
|
|
|
||
| SF-40BHR | 27,100円 |
|
|
|
||
| SF-45BHR | 30,000円 |
|
|
|
||
| SF-50BHR | 36,200円 |
|
|
|
||
| SF-60BHR | 44,400円 |
|
|
|
製品説明

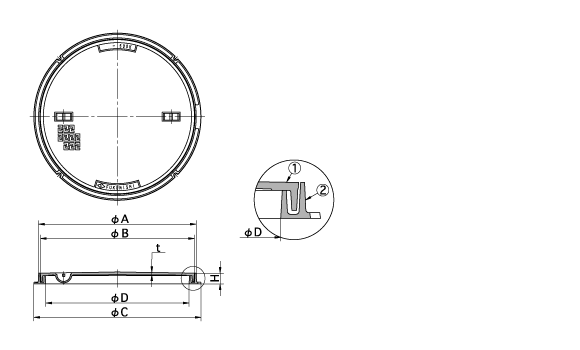

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-30BHR | 300 | 360 | 345 | 400 | 5 | 45 | 2 | 7 | 13 |
| SF-35BHR | 350 | 410 | 395 | 450 | 5 | 45 | 2 | 11 | 16 |
| SF-40BHR | 400 | 460 | 445 | 500 | 5 | 45 | 2 | 12 | 20 |
| SF-45BHR | 450 | 510 | 495 | 550 | 5 | 45 | 2 | 13 | 21 |
| SF-50BHR | 500 | 560 | 545 | 600 | 5 | 45 | 2 | 17 | 27 |
| SF-60BHR | 600 | 660 | 645 | 700 | 5 | 45 | 2 | 22 | 35 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.3型 | 把手カバー(小) | 900円 | ||
 |
No.8型 | 開閉ハンドル(カギ形) | 2,600円 | （別売） |
